Scan To BIM: Hướng dẫn tối ưu cho mô hình hóa đám mây điểm sang BIM

Trong lĩnh vực kiến trúc, kỹ thuật và xây dựng (AEC), việc áp dụng các công nghệ đột phá đã cách mạng hóa các quy trình truyền thống. Một trong những tiến bộ như vậy là việc tích hợp dữ liệu Đám mây điểm vào luồng công việc Mô hình thông tin xây dựng (BIM). Sự kết hợp này mang lại mức độ chính xác, hiệu quả và chi tiết chưa từng có, thúc đẩy những tiến bộ đáng kể trong các giai đoạn lập kế hoạch, thiết kế và thi công dự án.

Hãy cùng FARO Việt Nam tìm hiểu chi tiết về kỹ thuật này !

1. Khám phá Scan To BIM: Định nghĩa và lợi ích

1.1. Scan To BIM là gì?

Scan To BIM, còn được gọi là Đám mây điểm To Mô hình thông tin xây dựng (BIM), là một quy trình được sử dụng trong ngành kiến trúc, kỹ thuật và xây dựng (AEC) để chuyển đổi dữ liệu đám mây điểm được thu thập từ máy quét laser hoặc các phương pháp thu thập thực tế khác thành các mô hình BIM kỹ thuật số. Quy trình này bao gồm việc chuyển đổi dữ liệu đám mây điểm thô, thể hiện hàng triệu điểm riêng lẻ trong không gian 3D, thành các mô hình BIM có cấu trúc và thông minh.

Đám mây điểm là các bộ sưu tập dữ liệu điểm 3D dày đặc, chính xác phản ánh hình dạng, kích thước và mối quan hệ không gian của các đối tượng trong thế giới thực. Các đám mây điểm này thường được tạo ra bằng cách sử dụng công nghệ quét laser, LiDAR (Phát hiện và đo khoảng cách bằng laser) hoặc kỹ thuật ảnh chụp từ máy bay.

Mô hình thông tin xây dựng (BIM), mặt khác, là một bản trình bày kỹ thuật số về các đặc tính vật lý và chức năng của một tòa nhà hoặc tài sản cơ sở hạ tầng. Các mô hình BIM được tạo ra bằng cách sử dụng phần mềm chuyên dụng và chứa thông tin chi tiết về các thành phần và thuộc tính của các yếu tố công trình, chẳng hạn như tường, sàn, cửa, cửa sổ. Các mô hình BIM rất có giá trị cho thiết kế, lập kế hoạch thi công, phối hợp và quản lý cơ sở trong suốt vòng đời của một tòa nhà.

1.2. Lợi ích của Scan To BIM

Việc tích hợp dữ liệu Đám mây điểm vào các luồng công việc BIM mang lại nhiều lợi ích cho các bên liên quan trong toàn bộ ngành AEC, bao gồm:

• Nâng cao độ chính xác: Công nghệ Đám mây điểm cung cấp các phép đo chính xác và các bản trình bày chi tiết về các cấu trúc hiện có, đảm bảo độ chính xác của các mô hình BIM và giảm thiểu lỗi trong các giai đoạn thiết kế và thi công.
• Hiệu quả thời gian và chi phí: Bằng cách loại bỏ nhu cầu đo lường thủ công và khảo sát thực địa, việc tích hợp Đám mây điểm To BIM hợp lý hóa các luồng công việc của dự án, giảm chi phí nhân công và đẩy nhanh tiến độ dự án.
• Cải thiện cộng tác: Các mô hình BIM được tạo ra từ dữ liệu Đám mây điểm đóng vai trò là kho lưu trữ thông tin dự án tập trung, giúp việc cộng tác và giao tiếp giữa các kiến trúc sư, kỹ sư, nhà thầu và các bên liên quan khác.
• Phát hiện va chạm và phối hợp: Phần mềm BIM cho phép phát hiện va chạm và phối hợp, giúp xác định các xung đột tiềm ẩn giữa các hệ thống và ngành nghề xây dựng khác nhau trong giai đoạn thiết kế ban đầu, do đó giúp giảm thiểu việc sửa chữa lại và sự chậm trễ tốn kém.
• Hỗ trợ cải tạo và tân trang: Việc tích hợp Đám mây điểm To BIM đặc biệt có giá trị đối với các dự án cải tạo và tân trang, nơi việc có tài liệu As-built chính xác là điều cần thiết cho việc lập kế hoạch và thực hiện.
• Cải thiện quản lý cơ sở: Chủ sở hữu công trình và các nhà quản lý cơ sở tận dụng các mô hình Scan To BIM cho việc quản lý và bảo trì cơ sở liên tục. Bằng cách tích hợp BIM với phần mềm quản lý cơ sở, các bên liên quan có thể truy cập thông tin chi tiết về các thành phần, thiết bị và hệ thống của công trình, giúp việc quản lý tài sản, lập kế hoạch không gian và các hoạt động bảo trì.

2. Quy trình Scan To BIM: Từ dữ liệu thô đến mô hình BIM

2.1. Các bước cơ bản trong quy trình Scan To BIM

Quy trình Scan To BIM bao gồm các bước chính sau:

• Thu thập dữ liệu: Dữ liệu Đám mây điểm được thu thập bằng cách sử dụng máy quét laser, công nghệ LiDAR hoặc phương pháp ảnh chụp từ máy bay. Các kỹ thuật thu thập dữ liệu này tạo ra các bản trình bày chính xác cao về các cấu trúc hoặc môi trường vật lý hiện có.
• Đăng ký dữ liệu: Thường xuyên thu thập nhiều lần quét từ các vị trí khác nhau để bao phủ toàn bộ khu vực quan tâm. Các lần quét riêng lẻ này cần được đăng ký hoặc căn chỉnh với nhau để tạo thành một tập dữ liệu đám mây điểm thống nhất. Việc đăng ký dữ liệu bao gồm việc khớp các tính năng chung hoặc các điểm tham chiếu giữa các lần quét để đảm bảo căn chỉnh chính xác.
• Xử lý Đám mây điểm: Sau khi đăng ký dữ liệu đám mây điểm, nó có thể được xử lý để loại bỏ nhiễu, ngoại lệ hoặc các đối tượng không mong muốn. Bước này giúp làm sạch dữ liệu và cải thiện chất lượng của nó cho các phân tích và mô hình hóa tiếp theo.
• Chuyển đổi Đám mây điểm To BIM: Dữ liệu đám mây điểm đã được làm sạch và đăng ký được nhập vào phần mềm BIM chuyên dụng, nơi nó đóng vai trò là tài liệu tham khảo để tạo ra các mô hình BIM kỹ thuật số. Bằng cách sử dụng dữ liệu đám mây điểm làm hướng dẫn, các chuyên gia BIM thủ công hoặc tự động tạo mô hình các yếu tố công trình như tường, sàn, mái và các thành phần cấu trúc trong môi trường phần mềm.
• Hoàn thiện và xác thực mô hình: Sau khi tạo mô hình ban đầu, mô hình BIM có thể được hoàn thiện và xác thực để đảm bảo độ chính xác và đầy đủ. Điều này có thể bao gồm việc so sánh mô hình kỹ thuật số với dữ liệu đám mây điểm để xác định sự không phù hợp và thực hiện các điều chỉnh cần thiết.

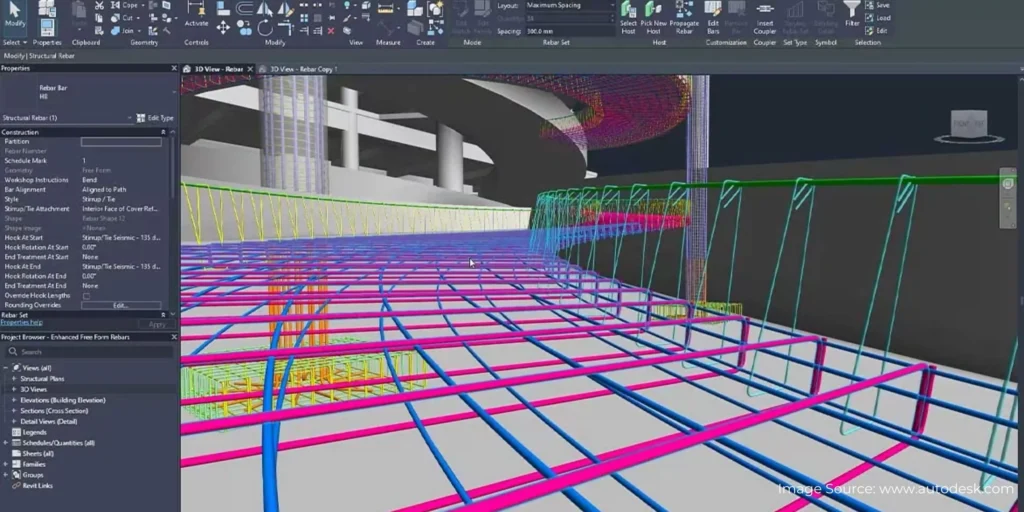

2.2. Các phần mềm BIM phổ biến cho Scan To BIM

Một số phần mềm BIM phổ biến được sử dụng cho Scan To BIM:

• Autodesk Revit: Revit là phần mềm BIM hàng đầu của Autodesk, được công nhận rộng rãi về các khả năng mạnh mẽ trong việc tạo các mô hình 3D chi tiết về các tòa nhà và công trình. Nó hỗ trợ việc nhập dữ liệu đám mây điểm thu thập từ máy quét laser, cho phép người dùng sử dụng nó làm tài liệu tham khảo để mô hình hóa các điều kiện hiện có chính xác. Giao diện trực quan, các công cụ mô hình hóa tham số và khả năng tương tác với các phần mềm Autodesk khác của Revit khiến nó trở thành lựa chọn ưa thích cho việc chuyển đổi Scan To BIM.
• Autodesk ReCap Pro: ReCap Pro là phần mềm thu thập thực tế của Autodesk được thiết kế để xử lý và quản lý dữ liệu đám mây điểm thu thập từ nhiều nguồn khác nhau, bao gồm máy quét laser và ảnh chụp từ máy bay. Nó cung cấp các công cụ tiên tiến để đăng ký, làm sạch và trực quan hóa dữ liệu Đám mây điểm, làm cho nó trở thành một thành phần thiết yếu trong luồng công việc Scan To BIM. ReCap Pro tích hợp liền mạch với các phần mềm Autodesk khác như Revit, cho phép người dùng trực tiếp nhập các đám mây điểm đã được đăng ký vào các dự án BIM của họ.
• Autodesk Navisworks: Navisworks là phần mềm xem xét dự án của Autodesk cho phép người dùng kết hợp và phân tích các mô hình BIM đa ngành để phối hợp và phát hiện va chạm. Mặc dù không được thiết kế đặc biệt cho việc chuyển đổi Đám mây điểm To BIM, Navisworks hỗ trợ việc tích hợp dữ liệu Đám mây điểm. Nó cho phép người dùng phủ các đám mây điểm lên các mô hình BIM để so sánh các điều kiện đã được xây dựng với ý định thiết kế, thúc đẩy sự phối hợp và cộng tác trong suốt vòng đời của dự án.
• Autodesk Civil 3D: Civil 3D là phần mềm kỹ thuật dân dụng của Autodesk cung cấp các công cụ để thiết kế, phân tích và lập tài liệu các dự án cơ sở hạ tầng. Mặc dù chủ yếu được sử dụng cho các ứng dụng kỹ thuật dân dụng, Civil 3D cũng hỗ trợ việc tích hợp dữ liệu đám mây điểm cho mục đích BIM, đặc biệt là trong các dự án liên quan đến phát triển khu vực hoặc mô hình hóa cơ sở hạ tầng. Tập hợp các tính năng toàn diện của nó và khả năng tương thích với các phần mềm Autodesk khác khiến nó trở nên có giá trị cho việc chuyển đổi Đám mây điểm To BIM trong các dự án kỹ thuật dân dụng.
• Autodesk InfraWorks: InfraWorks là phần mềm của Autodesk để thiết kế khái niệm và trực quan hóa các dự án cơ sở hạ tầng, chẳng hạn như đường, cầu và tiện ích. Nó cho phép người dùng tạo các mô hình 3D về các điều kiện hiện có bằng cách tích hợp nhiều nguồn dữ liệu, bao gồm đám mây điểm, dữ liệu GIS và ảnh chụp từ máy bay. Khả năng của InfraWorks trong việc xử lý các tập dữ liệu lớn và khả năng tương tác với các phần mềm Autodesk khác, bao gồm Revit và Civil 3D, làm cho nó trở thành một công cụ hữu ích để tích hợp dữ liệu đám mây điểm vào các luồng công việc BIM cho các dự án cơ sở hạ tầng.

3. Ứng dụng Scan To BIM trong các giai đoạn xây dựng

Scan To BIM được ứng dụng trong nhiều giai đoạn của dự án xây dựng, từ giai đoạn lập kế hoạch đến giai đoạn vận hành và bảo trì.

3.1. Ứng dụng trong giai đoạn tiền thiết kế

• Khảo sát điều kiện hiện có: Scan To BIM giúp thu thập thông tin chi tiết về công trình hiện có, bao gồm cả những chi tiết ẩn, giúp các kiến trúc sư và kỹ sư nắm rõ tình hình thực tế, đưa ra phương án thiết kế phù hợp.
• Nghiên cứu khả thi: Việc sử dụng Scan To BIM giúp đánh giá chính xác tiềm năng của một khu vực hoặc công trình, giúp đưa ra quyết định về khả thi của dự án một cách hiệu quả.

3.2. Ứng dụng trong giai đoạn thiết kế

• Thiết kế khái niệm: Scan To BIM giúp tích hợp thông tin hiện có vào quy trình thiết kế, tạo ra các bản vẽ thiết kế phù hợp với thực tế, giảm thiểu sai sót.
• Kiểm tra thiết kế: Việc so sánh bản vẽ thiết kế với dữ liệu thực tế thu thập từ Scan To BIM giúp phát hiện các xung đột, sai sót, đảm bảo tính khả thi và hiệu quả của thiết kế.

3.3. Ứng dụng trong giai đoạn thi công

• Lập kế hoạch thi công: Scan To BIM giúp tạo ra kế hoạch thi công chi tiết, tối ưu hóa luồng công việc, giảm thiểu rủi ro trong quá trình thi công.
• Phối hợp và quản lý thi công: Scan To BIM giúp các bên liên quan trong dự án có cái nhìn tổng thể về công trình, giúp việc phối hợp, xử lý các vấn đề trong quá trình thi công hiệu quả hơn.

3.4. Ứng dụng trong giai đoạn sau thi công

• Tài liệu As-built: Scan To BIM giúp tạo ra tài liệu As-built chính xác, phản ánh toàn bộ trạng thái của công trình sau khi hoàn thành, giúp việc quản lý, bảo trì và nâng cấp công trình thuận lợi.
• Quản lý cơ sở: Việc tích hợp Scan To BIM với các hệ thống quản lý cơ sở giúp truy cập thông tin chi tiết về công trình, hỗ trợ các hoạt động quản lý, bảo trì và vận hành hiệu quả.

4. Những thách thức và giải pháp trong triển khai Scan To BIM

Tuy mang lại nhiều lợi ích, việc triển khai Scan To BIM cũng gặp phải một số thách thức:

• Kích thước và độ phức tạp của dữ liệu: Các tập dữ liệu Đám mây điểm có thể rất lớn và phức tạp, tạo ra những thách thức trong việc lưu trữ, xử lý và quản lý. Thường cần có các nguồn lực tính toán tiên tiến và các công cụ phần mềm để xử lý hiệu quả các dự án Đám mây điểm quy mô lớn.
• Lỗi chính xác và đăng ký: Việc đạt được sự căn chỉnh chính xác và việc đăng ký các lần quét Đám mây điểm nhiều lần có thể là một thách thức, dẫn đến sự không chính xác và sai lệch trong các mô hình BIM kết quả. Việc kiểm soát chất lượng nghiêm ngặt và các quy trình xác thực là điều cần thiết để giảm thiểu những lỗi này.
• Yêu cầu về kỹ năng và đào tạo: Việc làm việc với dữ liệu Đám mây điểm và phần mềm BIM yêu cầu các kỹ năng và đào tạo chuyên ngành, điều này có thể là một trở ngại đối với việc áp dụng cho một số tổ chức. Việc đầu tư vào đào tạo nhân viên và phát triển là rất cần thiết để khai thác đầy đủ tiềm năng của việc tích hợp Đám mây điểm To BIM.
• Khả năng tương thích và khả năng tương tác: Việc đảm bảo khả năng tương thích và khả năng tương tác giữa các nền tảng phần mềm và định dạng tệp khác nhau là điều cần thiết để trao đổi dữ liệu liền mạch và cộng tác trong suốt vòng đời của dự án. Các nỗ lực tiêu chuẩn hóa và các sáng kiến mã nguồn mở có thể giúp giải quyết những thách thức này.

Để giải quyết các thách thức này, bạn cần:

• Lựa chọn phần mềm phù hợp: Chọn phần mềm BIM phù hợp với quy mô và yêu cầu của dự án, đảm bảo khả năng tương thích với các phần mềm khác và khả năng xử lý dữ liệu Đám mây điểm hiệu quả.
• Đầu tư vào đào tạo: Đào tạo đội ngũ kỹ thuật về kiến thức và kỹ năng sử dụng phần mềm, xử lý dữ liệu Đám mây điểm, đảm bảo chất lượng dữ liệu và kết quả mô hình hóa.
• Xây dựng quy trình kiểm soát chất lượng: Xây dựng quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo tính chính xác và nhất quán của dữ liệu Đám mây điểm và mô hình BIM.
• Thúc đẩy hợp tác và giao tiếp: Xây dựng môi trường làm việc cởi mở, chia sẻ thông tin và hợp tác giữa các bên liên quan trong dự án.

5. Kết luận:

Scan To BIM là một giải pháp mang tính cách mạng trong lĩnh vực AEC, giúp nâng cao hiệu quả, độ chính xác và chất lượng của các dự án. Việc ứng dụng Scan To BIM đòi hỏi sự đầu tư và nỗ lực từ các đơn vị thi công, nhưng những lợi ích mà nó mang lại là rất lớn.

Việc nắm bắt công nghệ Scan To BIM không chỉ là một lựa chọn mà còn là điều cần thiết đối với các tổ chức muốn duy trì tính cạnh tranh trong môi trường xây dựng đang phát triển nhanh chóng hiện nay.
