Top 11 Máy quét laser 3D cho Scan to BIM

Mô hình thông tin tòa nhà (BIM) là một phương pháp được sử dụng xuyên suốt vòng đời của một tòa nhà – từ khâu lập kế hoạch và xây dựng cho đến vận hành và bảo trì. Do đó, nó kết hợp dữ liệu hình học và không gian với một cơ sở dữ liệu lớn, nơi lưu trữ các thông tin quan trọng như vật liệu, kích thước phòng và các thành phần hệ thống. Cơ sở dữ liệu này là cơ sở đáng tin cậy cho việc ra quyết định và cải thiện sự phối hợp cũng như hiệu quả của tất cả các bên tham gia dự án.

Cùng lúc đó, Scan to BIM ngày càng trở nên quan trọng. Điều này là do ngày càng nhiều công ty và cơ quan quản lý đang sử dụng BIM và thắt chặt các quy định về nó. Dịch vụ này đặc biệt quan trọng khi cập nhật các tòa nhà hiện có. Thông thường, không có mô hình kỹ thuật số cho những tòa nhà này. Scan to BIM lấp đầy khoảng trống này. Điều này cải thiện đáng kể việc lập kế hoạch, phối hợp và quản lý chi phí.

Trong bài viết này, hãy cùng FARO Việt Nam tìm hiểu về các loại máy quét laser 3D khác nhau được sử dụng trong các dự án Scan to BIM. Chúng ta sẽ giải thích những gì chúng có thể làm và cách chúng được sử dụng.

Scan to BIM là gì?

“Scan to BIM” là một quy trình làm việc tiên tiến trong ngành kiến trúc, kỹ thuật và xây dựng (AEC). Nó cho phép sử dụng các công nghệ quét 3D hiện đại để ghi lại kỹ thuật số các tòa nhà hiện có và chuyển đổi chúng thành các mô hình BIM thông minh.

Điều này cho phép các cấu trúc hiện có được ghi lại chính xác và được kết hợp với các phương pháp lập kế hoạch và tài liệu mới nhất. Điều này giúp tiết kiệm thời gian và làm cho việc cộng tác hiệu quả hơn và hiệu quả hơn trong suốt vòng đời của một tòa nhà.

Các công nghệ quét 3D được sử dụng để quét, ví dụ như máy quét LiDAR di động hoặc tĩnh. Điều này cho phép thu thập dữ liệu của một tòa nhà một cách chính xác và toàn diện. Công nghệ này thường tạo ra một tập dữ liệu đám mây điểm chi tiết, là cơ sở cho mô hình BIM.

I. Máy quét laser 3D tĩnh

Máy quét laser 3D tĩnh, còn được gọi là máy quét laser tĩnh, là một trong những thiết bị chuyên nghiệp trong công nghệ thu thập 3D. Chúng là một phần không thể thiếu trong ngành khảo sát.

Việc sử dụng những máy quét này cho phép số hóa môi trường phức tạp một cách nhanh chóng và với mức độ chi tiết ấn tượng. Những máy quét này thường được gắn trên chân máy và sử dụng tia laser quay để thu thập dữ liệu từ các điểm quan sát cố định.

Kết quả là một đám mây điểm chính xác cao, là cơ sở cho các mô hình BIM, bản vẽ CAD và các ứng dụng khác yêu cầu kích thước chính xác và tài liệu toàn diện về thực tế vật lý.

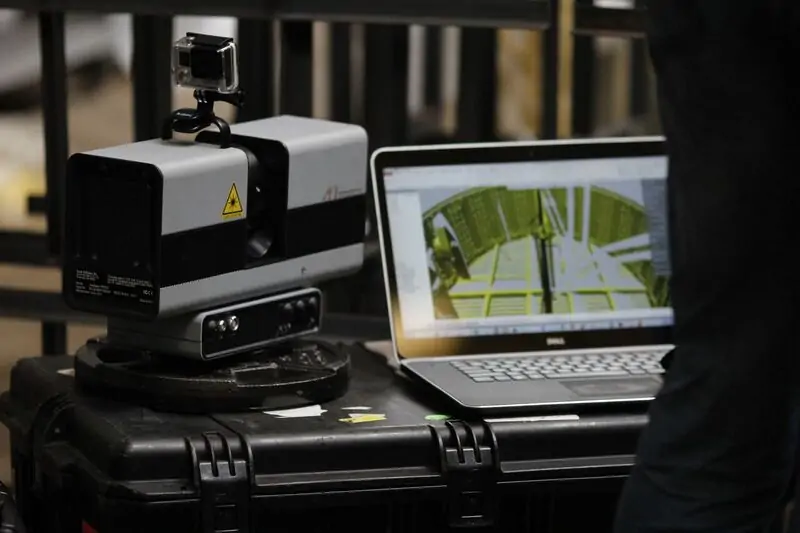

1. API HemiScan

Nguồn: https://apimetrology.com/hemiscan/

• Phạm vi tối đa: 70 m
• Tốc độ quét: 1,2 triệu điểm/giây
• Giá: Theo yêu cầu

API HemiScan là một máy quét BIM 3D mạnh mẽ, phù hợp cho mục đích sử dụng công nghiệp và ngoài trời. Với tốc độ quét lên đến 1,2 triệu điểm mỗi giây và phạm vi tối đa 70 mét, máy quét hình cầu này mang lại các phép đo rất chính xác. Với độ phân giải 0,001 mm, các mô hình CAD 3D độ phân giải cao được tạo ra.

Dữ liệu quét có thể được xuất sang các ứng dụng như PolyWorks®, RapidForm®, Geomagic®, Cyclone® và RealWorks®. Nhờ thiết kế chắc chắn và tính di động cao, HemiScan phù hợp cho các nhiệm vụ quét đòi hỏi khắt khe, nơi cần độ chính xác và độ tin cậy.

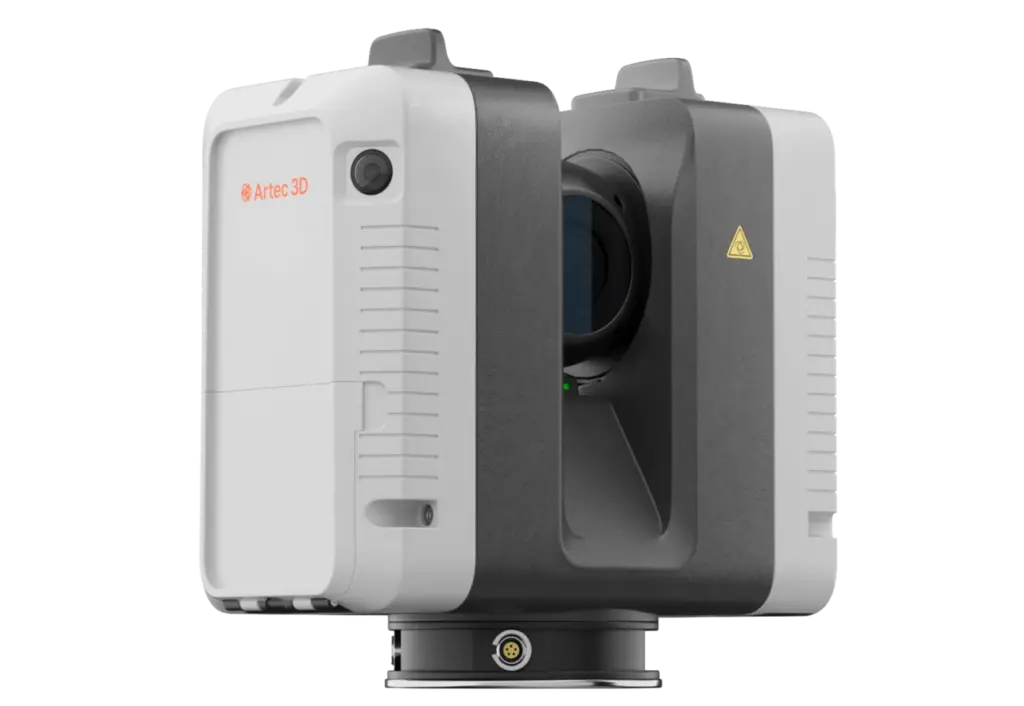

2. Artec Ray II

Nguồn: https://www.artec3d.com/portable-3d-scanners/laser-ray

• Phạm vi tối đa: 0,5-130 m
• Tốc độ quét: 2 triệu điểm/giây
• Giá: ~ €60.000,–

Artec Ray II là một máy quét laser 3D tĩnh với phạm vi lên đến 130 mét và độ chính xác dưới 1,9 mm ở khoảng cách 10 mét. Nó tạo ra một đám mây điểm dày đặc và chi tiết chỉ trong 1,7 phút và được trang bị ba camera nội bộ cung cấp độ phân giải 36 megapixel. Nhờ pin sạc tích hợp, cung cấp thời gian hoạt động lên đến bốn giờ, Ray II lý tưởng để sử dụng cả trong nhà và ngoài trời.

Ngoài hiệu suất cao, Artec Ray II hỗ trợ kết hợp các bản quét của nó với các bản quét của máy quét cầm tay như ARTEC Eva, Spider hoặc Leo, giúp dễ dàng thu thập dữ liệu ở các khu vực nhỏ hơn hoặc khó tiếp cận. Việc xử lý dữ liệu được thực hiện trong phần mềm ARTEC Studio mạnh mẽ, nơi người dùng có thể chỉnh sửa kết quả trực tiếp và xuất chúng sang các ứng dụng như kỹ thuật đảo ngược trong các chương trình như Geomagic Design X, SolidWorks hoặc ReCap.

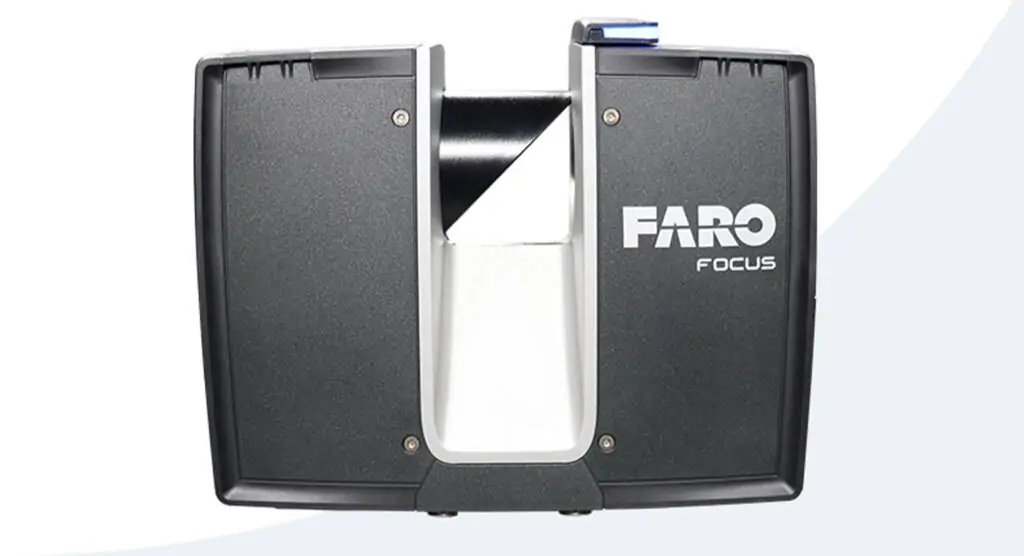

3. FARO Focus Premium

Nguồn: https://www.faro.com/

• Phạm vi tối đa: 70 m, có thể mở rộng lên đến 350 m
• Tốc độ quét: 2 triệu điểm/giây
• Giá: ~ € 40.200,–

FARO Focus Premium là một máy quét laser 3D hiệu suất cao. Tùy thuộc vào cài đặt, việc quét có thể được hoàn thành chỉ trong khoảng một phút. Máy quét này kết hợp phạm vi lên đến 70 m, có thể được mở rộng lên đến 350 m với phạm vi mở rộng tùy chọn, và tốc độ quét tối đa lên đến hai triệu điểm mỗi giây.

FARO Focus Premium không chỉ giúp thu thập dữ liệu nhanh chóng mà còn giúp xử lý và chia sẻ dữ liệu sau đó trong các nhóm. Việc điều khiển máy quét và xử lý dữ liệu có thể được thực hiện thông qua ứng dụng FARO Stream dành cho Android và iOS, trong khi việc đăng ký dữ liệu cuối cùng được thực hiện thông qua FARO Scene, loại bỏ nhu cầu xử lý trong văn phòng.

Ngoài ra FARO FOCUS còn có các dòng sản phẩm:

• Máy quét laser, FARO FOCUS LASER SCANNER S70
• Máy quét laser FARO FOCUS LASER SCANNER M70
• Máy quét laser, FARO FOCUS S LASER SCANNER 150/150 PLUS
• Máy quét laser FOCUS S 350/350 PLUS

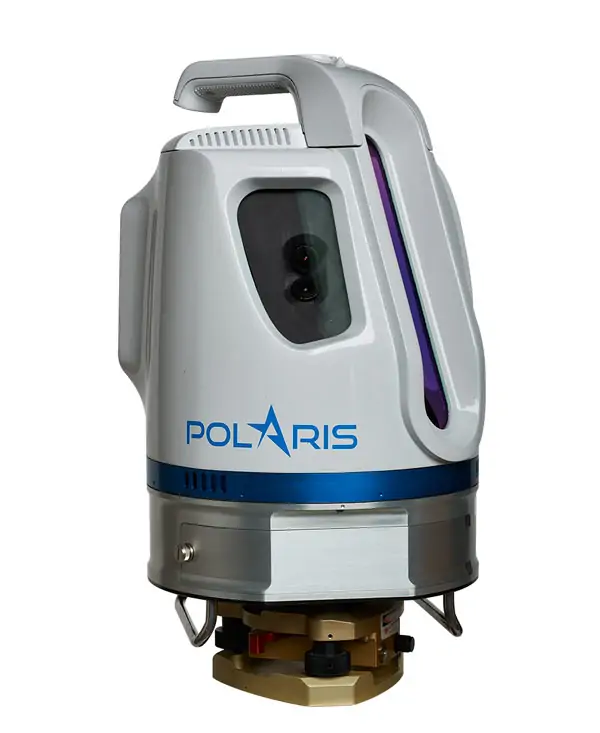

4. Teledyne Optech Polaris

Nguồn: https://www.teledyneoptech.com/

• Phạm vi tối đa: 2 000 m
• Tốc độ quét: 1 triệu điểm/giây
• Giá: Theo yêu cầu

Teledyne Optech Polaris là một máy quét laser 3D tĩnh được đặc trưng bởi phạm vi ứng dụng rộng rãi và độ tin cậy. Nó cung cấp dữ liệu chính xác cao trong nhiều lĩnh vực như xây dựng, khai thác mỏ và lâm nghiệp, trong khi vẫn giữ được tính chắc chắn và đáng tin cậy trong điều kiện môi trường khắc nghiệt nhờ vỏ chống thời tiết. Polaris có thể được gắn trên chân máy, nền tảng hoặc xe cộ.

Máy quét laser 3D được đặc trưng bởi trường nhìn rộng, có thể điều chỉnh, cho phép thu thập dữ liệu ở các khu vực rộng lớn hoặc tập trung vào các phân đoạn cụ thể. Nó có phạm vi tối đa lên đến 2.000 mét, độ phân giải 2 mm trong phạm vi đo và độ chính xác 5 mm đến 100 mét.

5. Leica ScanStation P50

Nguồn: https://leica-geosystems.com/

• Phạm vi tối đa: hơn 1 km
• Tốc độ quét: 1 triệu điểm/giây
• Giá: ~ € 35.000,–

Leica ScanStation P50 là một giải pháp quét laser 3D mạnh mẽ dành cho các chuyên gia ngành công nghiệp muốn khảo sát những vị trí khó tiếp cận nhất một cách an toàn và hiệu quả từ xa. Với phạm vi ấn tượng và khả năng cung cấp dữ liệu 3D chất lượng cao và hình ảnh HDR, máy quét cho phép thu thập dữ liệu của những đối tượng cơ sở hạ tầng lớn nhất và khó tiếp cận nhất hoặc các mỏ lộ thiên.

Ngoài hiệu suất cao và độ tin cậy trong điều kiện môi trường khắc nghiệt, như nhiệt độ từ -20 °C đến +50 °C và xếp hạng IP54 cho khả năng chống bụi và nước, ScanStation P50 cung cấp một giải pháp quét toàn diện. Việc xử lý dữ liệu được hỗ trợ bởi bộ phần mềm đám mây điểm 3D hàng đầu trong ngành, bao gồm phần mềm độc lập Leica Cyclone, Leica JetStream, Leica CloudWorx và Leica TruView miễn phí. Giải pháp này được bổ sung bởi sự tích hợp chặt chẽ với ứng dụng Cyclone FIELD 360, cho phép kết nối liền mạch giữa việc thu thập dữ liệu thực địa và việc đăng ký dữ liệu cuối cùng tại văn phòng.

II. Máy quét laser cầm tay

Máy quét cầm tay là những thiết bị nhỏ gọn, di động có thể được sử dụng để thu thập thông tin ba chiều từ các đối tượng và môi trường. Các thiết bị này nhỏ gọn và di động, bạn chỉ cần cầm chúng và di chuyển chúng trên bề mặt của đối tượng mà bạn muốn quét. Chúng đặc biệt hữu ích để thu thập dữ liệu ở các khu vực phức tạp hoặc khó tiếp cận. Máy quét cầm tay lý tưởng để quét nhanh chóng, hiệu quả các đối tượng nhỏ hơn hoặc chi tiết hơn và thường cung cấp khả năng trực quan hóa và chỉnh sửa dữ liệu thu thập được ngay lập tức.

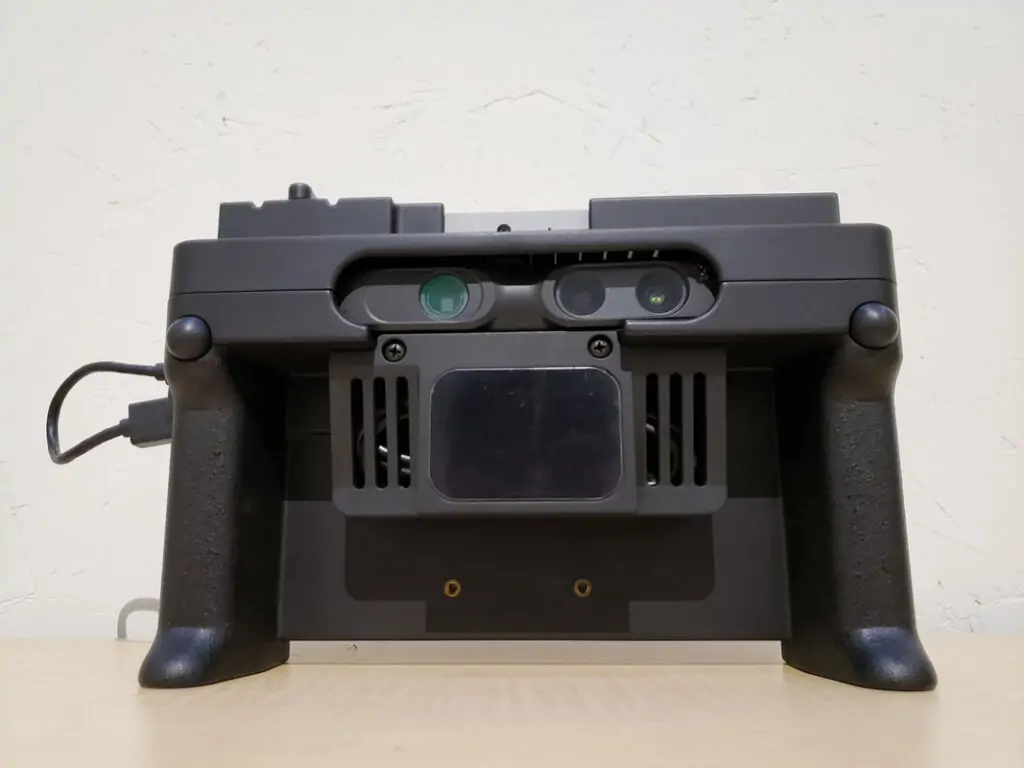

6. Dotproduct DPI-10 KIT

Nguồn: https://www.dotproduct3d.com/dpi10.html

• Phạm vi tối đa: 0,6-3,7 m
• Tốc độ quét: Phát hiện theo thời gian thực
• Giá: ~ € 3.600,–

Bộ DotProduct DPI-10 là một hệ thống hình ảnh 3D cầm tay tiên tiến có thể ghi lại các đối tượng và môi trường theo thời gian thực. Được trang bị camera PrimeSense Carmine 1.08 và được hỗ trợ bởi phần mềm Dot3D™, hệ thống này biến một máy tính bảng Samsung Galaxy S6 hoặc Windows Go thành một máy quét cầm tay mạnh mẽ và dễ sử dụng.

Dữ liệu được xử lý và đăng ký trực tiếp trên máy tính bảng, cho phép người dùng xác định hệ tọa độ, đăng ký nhiều tập dữ liệu tại chỗ và đo lường tức thời. Phần mềm Dot3D™ sử dụng các thuật toán tiên tiến cho định vị và lập bản đồ đồng thời để chuyển các bản tái tạo 3D và định vị đến thiết bị di động theo thời gian thực.

7. Intel Realsense D455 KIT

Nguồn: https://store.intelrealsense.com/

• Phạm vi tối đa: 0,4-4,2 m
• Tốc độ quét: lên đến 90 fps
• Giá: ~ € 1.900,–

Bộ Intel® RealSense™ D455 là mô hình mới nhất trong dòng D400 và hưởng lợi từ hơn một thập kỷ kinh nghiệm và phản hồi của khách hàng về camera stereo. Nó tích hợp công nghệ LiDAR với camera RGB tích hợp và IMU, cho phép thu thập dữ liệu 3D chính xác trong phạm vi 0,4 đến 4,2 mét.

Bộ sản phẩm được bổ sung bởi phần mềm Dot3DTM Pro, sử dụng các thuật toán tiên tiến cho định vị và lập bản đồ đồng thời để hỗ trợ việc thu thập, xử lý và tái tạo đám mây điểm theo thời gian thực trên thiết bị di động.

8. FARO Freestyle 2.5

Nguồn: https://www.faro.com/

• Phạm vi tối đa: 0,4-10 m
• Tốc độ quét: 220.000 điểm/giây
• Giá: Theo yêu cầu

FARO Freestyle 2.5 là một máy quét 3D cầm tay được thiết kế để thu thập dữ liệu 3D nhanh chóng và trực quan với độ chân thực cao theo thời gian thực. Với phạm vi từ 0,4 đến 10 mét, Freestyle 2.5 cho phép quét trực quan mà không cần phần cứng bổ sung, bởi vì mọi thứ được trực quan hóa trực tiếp trên thiết bị.

Máy quét cung cấp dữ liệu 3D màu chất lượng cao với độ chính xác lên đến 0,5 mm, người dùng được thông báo về chất lượng của công nghệ quét thông qua phản hồi xúc giác và chất lượng của dữ liệu quét được hiển thị trực tiếp trên thiết bị.

Việc xử lý dữ liệu được hỗ trợ bởi các thuật toán theo dõi tiên tiến cho phép chuyển động tự nhiên trong quá trình quét và yêu cầu tích hợp hiệu quả với phần mềm chuyên nghiệp như FARO Scene để phân tích thêm.

III. Máy quét laser 3D di động

Máy quét laser di động thu thập dữ liệu môi trường trong khi bạn di chuyển, ví dụ như đi bộ xung quanh phòng. Những máy quét phức tạp hơn phụ thuộc rất nhiều vào phần cứng. Chúng bao gồm đầu đo, một hoặc nhiều máy quét laser 3D và nhiều camera hoặc camera toàn cảnh. Để cảm biến biết được vị trí của nó, nó cũng cần ăng-ten GPS và hệ thống dẫn hướng quán tính (IMU – Inertial Measurement Unit).

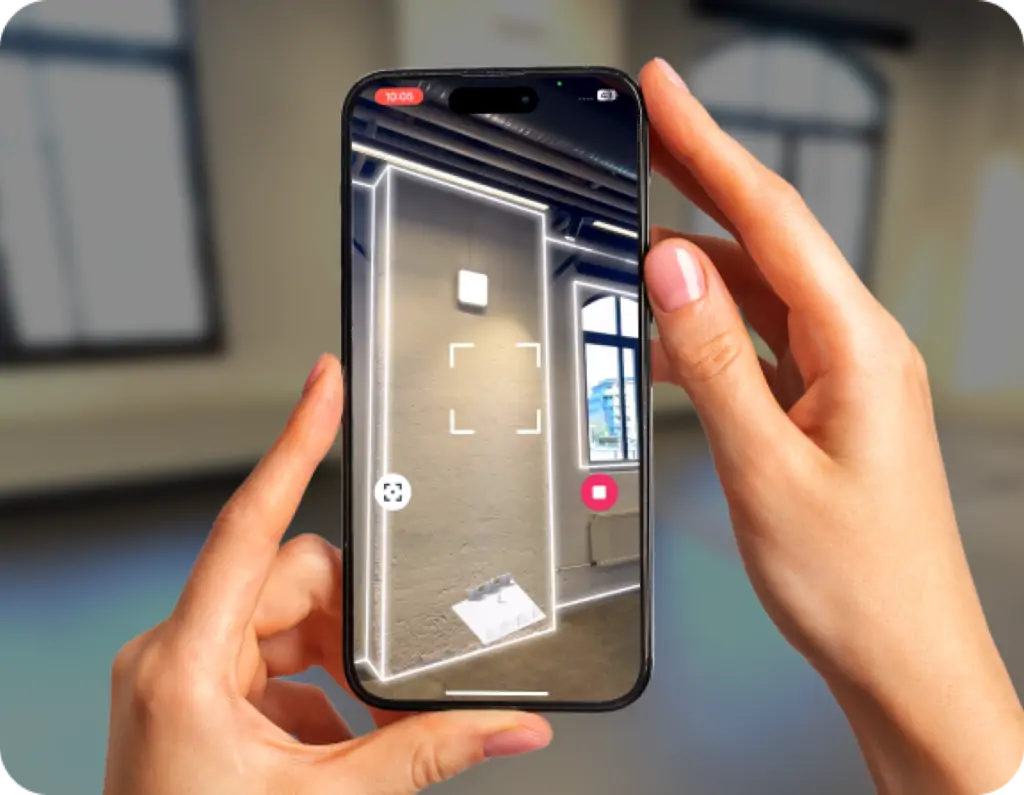

9. Ứng dụng Metaroom® Scan

Nguồn: https://amrax.ai/

• Phạm vi tối đa: 5 m
• Tốc độ quét: Phát hiện theo thời gian thực
• Ứng dụng Metaroom® Scan: miễn phí
• Giá Metaroom® Studio: từ € 79,–/tháng

Ứng dụng Metaroom® Scan là một máy quét 3D tiên tiến dành cho các thiết bị Apple Pro. Nó sử dụng cảm biến LiDAR của thiết bị để quét nội thất và tạo ra các mô hình 3D chi tiết và chính xác về các phòng. Cảm biến LiDAR rất cần thiết cho ứng dụng. Nó thu thập tất cả các chiều không gian trong khi quá trình quét đang chạy. Ứng dụng cũng sử dụng các phương pháp nhận dạng đối tượng dựa trên AI để cải thiện độ chính xác và mức độ chi tiết của các mô hình kỹ thuật số. Sự kết hợp của những công nghệ này làm cho quá trình quét trở nên dễ dàng hơn và cho phép các chuyên gia tạo ra các mô hình 3D chính xác.

Với ứng dụng Metaroom®Scan, người dùng có thể tạo ra một mô hình 3D hoàn chỉnh về một tòa nhà bằng cách quét từng phòng một. Theo cách này, tất cả các tầng dần dần được thu thập chi tiết và các bản quét riêng lẻ được tự động kết hợp thành một mô hình 3D toàn diện. Phương pháp này cung cấp tài liệu kỹ lưỡng về cấu trúc của tòa nhà và cho phép hướng dẫn hiệu quả trong suốt quá trình, đảm bảo rằng tất cả các phần của tòa nhà được thu thập.

Trong quá trình quét, người dùng có thể đánh dấu các khu vực và tính năng quan trọng trong tòa nhà bằng các điểm đánh dấu, ví dụ như các kết nối và thiết bị an toàn. Sau đó, chúng được định vị chính xác trong mô hình. Sau khi quét xong, dữ liệu được tải lên đám mây và được xử lý ở đó. Điều này tạo ra một mô hình 3D sẵn sàng cho CAD, có thể được bổ sung thông tin và đặc tả bổ sung trong Metaroom® Studio. Sau đó, các mô hình được xử lý có thể được xuất sang nhiều định dạng khác nhau. Điều này cho phép chúng được tích hợp liền mạch vào các phần mềm BIM và CAD. Điều này làm cho toàn bộ quá trình, từ việc thu thập dữ liệu đến lập kế hoạch, hiệu quả và thân thiện với người dùng.

10. FARO Orbis

Nguồn: https://www.faro.com/

• Phạm vi tối đa: 120 m
• Tốc độ quét: 640.000 điểm/giây
• Giá: ~ € 47.000,–

FARO Orbis kết hợp những ưu điểm của việc quét laser tĩnh với công nghệ SLAM (Định vị và lập bản đồ đồng thời) di động. Sự kết hợp sáng tạo này cho phép thu thập dữ liệu nhanh hơn gấp mười lần so với các phương pháp truyền thống.

Với phạm vi tối đa 120 mét và tốc độ thu thập 640.000 điểm mỗi giây, Orbis mang lại cả tốc độ của công nghệ SLAM và độ chính xác cao của quét tĩnh nhờ công nghệ FARO Flash tích hợp.

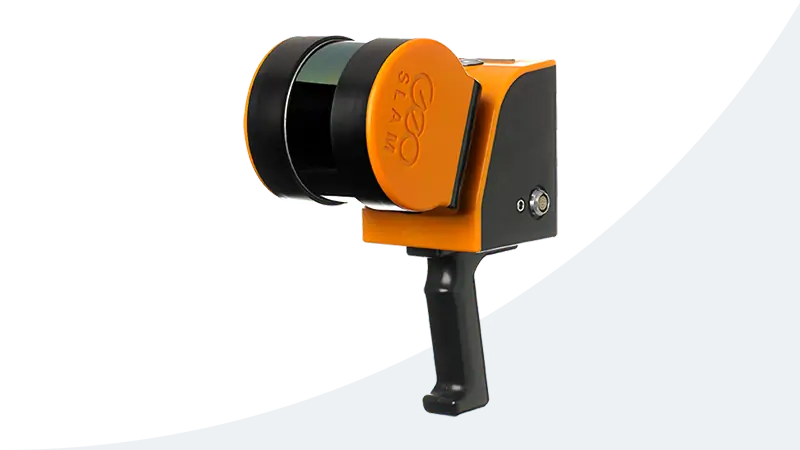

11. ZEB Horizon

Nguồn: https://www.faro.com/

• Phạm vi tối đa: 100 m
• Tốc độ quét: 300.000 điểm/giây
• Giá: Theo yêu cầu

ZEB Horizon và ZEB Horizon RT là những máy quét laser 3D di động mới nhất của GeoSLAM, được thiết kế đặc biệt cho các ứng dụng ngoài trời và trong nhà. Với phạm vi lên đến 100 mét, những thiết bị này hoàn hảo để thu thập dữ liệu trong các không gian mở rộng lớn cũng như trong các môi trường thiếu GPS.

Việc vận hành máy quét rất trực quan và việc đánh giá dữ liệu được thực hiện trực tiếp tại chỗ, cho phép sử dụng linh hoạt – ví dụ trên máy bay không người lái, xe cộ hoặc đơn giản là đi bộ. Máy quét thu thập 300.000 điểm mỗi giây với độ chính xác lên đến 6 mm và đi kèm với phần mềm GeoSLAM Connect và GeoSLAM Draw, cho phép đăng ký tự động và đánh giá nhanh chóng dữ liệu quét.

Bảng tổng hợp các tính năng của 11 máy quét:

IV. Kết luận

Công nghệ quét laser 3D đã cách mạng hóa lĩnh vực Mô hình Thông tin Tòa nhà (BIM) bằng cách cho phép ghi lại chính xác cấu trúc của các tòa nhà hiện có. Dữ liệu thu thập được có thể được sử dụng để lập kế hoạch xây dựng, cải tạo hoặc bảo trì, đặc biệt hữu ích cho các tòa nhà chưa có mô hình kỹ thuật số. Scan to BIM giúp tạo ra cơ sở lập kế hoạch chính xác, nâng cao sự phối hợp và quản lý chi phí hiệu quả.

Trong khi nhiều máy quét laser 3D chuyên nghiệp có hiệu suất cao nhưng giá thành đắt đỏ, Metaroom cung cấp một giải pháp di động, thân thiện với người dùng và hiệu quả về chi phí. Hệ thống này sử dụng các thiết bị Apple Pro tiêu chuẩn để tạo ra các mô hình 3D chi tiết của tòa nhà bằng cách quét từng phòng một. Metaroom đơn giản hóa quá trình thu thập dữ liệu và tích hợp dễ dàng vào các phần mềm BIM hàng đầu, hỗ trợ các chuyên gia trong suốt vòng đời của tòa nhà.

Với những tiến bộ công nghệ như vậy, quá trình thu thập dữ liệu được đơn giản hóa, lập kế hoạch và xây dựng được tối ưu hóa, mang lại độ chính xác cao hơn và nâng cao hiệu quả của BIM, dẫn đến các dự án xây dựng hiệu quả và tiết kiệm chi phí hơn.
