Công nghệ Tạo mô hình 3D: Phương pháp tiên tiến và ứng dụng đa dạng

#tạo mô hình 3d

Chào mừng bạn đến với trang web chuyên về công nghệ tạo mô hình 3D và sản phẩm máy quét laser 3D của hãng FARO! Trong thời đại công nghiệp hiện đại, việc tạo ra mô hình 3D chính xác và chi tiết đã trở thành một yếu tố quan trọng trong nhiều lĩnh vực, từ thiết kế sản phẩm, kiến trúc, đến nghiên cứu khoa học và giảng dạy. Để đáp ứng nhu cầu này, công nghệ tạo mô hình 3D đã phát triển đáng kể, và trong đó, máy quét laser 3D của hãng FARO đã khẳng định vị thế hàng đầu với độ chính xác và tính năng vượt trội. Trong bài viết này, hãy cùng FARO Việt Nam khám phá những công nghệ tạo mô hình 3D tiên tiến và ứng dụng của chúng, đặc biệt là máy quét laser 3D của hãng FARO. Hãy cùng tìm hiểu thêm về những khả năng đáng kinh ngạc của công nghệ này và cách nó có thể mang lại lợi ích cho công việc của bạn.

công nghệ quét và tạo mô hình 3d
Công nghệ quét và tạo mô hình 3D

I. Giới thiệu về công nghệ tạo mô hình 3D

1. Sự phát triển và tầm quan trọng của công nghệ tạo mô hình 3D trong nhiều lĩnh vực

Công nghệ tạo mô hình 3D đã trở thành một phần không thể thiếu trong thế giới công nghiệp hiện đại. Được phát triển và tiến hóa từng ngày, công nghệ này đã mang đến một bước đột phá đáng kể trong việc tạo ra các mô hình 3D chính xác và chi tiết.

2. Lợi ích của việc sử dụng mô hình 3D trong thiết kế, sản xuất, nghiên cứu và giảng dạy

Ở nhiều lĩnh vực, mô hình 3D đã trở thành một công cụ quan trọng trong quá trình thiết kế. Nhờ tính chính xác và thể hiện trung thực, mô hình 3D giúp các nhà thiết kế visual hóa ý tưởng, phân tích và kiểm tra các thiết kế trước khi bước vào giai đoạn sản xuất. Điều này giúp tiết kiệm thời gian, tăng hiệu suất và giảm thiểu sai sót trong quy trình thiết kế.

Ngoài ra, ứng dụng của mô hình 3D cũng mở rộng đến lĩnh vực sản xuất. Các mô hình 3D có thể được sử dụng để tạo ra các bản mẫu và nguyên mẫu, giúp cải thiện quy trình sản xuất và tăng tính linh hoạt. Chúng cũng hỗ trợ trong việc phân tích và kiểm tra chất lượng sản phẩm, đảm bảo rằng các sản phẩm được sản xuất đáp ứng các tiêu chuẩn chất lượng cao nhất.

Công nghệ tạo mô hình 3D không chỉ hữu ích trong lĩnh vực thiết kế và sản xuất, mà còn có ứng dụng rộng rãi trong nghiên cứu và giảng dạy. Với việc tạo ra các mô hình 3D, nhà nghiên cứu có thể khám phá và phân tích các hiện tượng phức tạp, từ cấu trúc phân tử đến các hoạt động sinh học. Trong giáo dục, mô hình 3D cung cấp một phương pháp học tương tác và trực quan, giúp sinh viên hiểu sâu về các khái niệm và quy trình phức tạp.

Tóm lại, công nghệ tạo mô hình 3D đã trở thành một công cụ quan trọng và không thể thiếu trong nhiều lĩnh vực. Từ việc hỗ trợ thiết kế, sản xuất đến nghiên cứu và giảng dạy, mô hình 3D mang đến lợi ích vượt trội, giúp tăng cường sáng tạo, cải tiến quy trình và nâng cao hiệu suất làm việc.

II. Có những công nghệ quét và tạo mô hình 3D nào ?

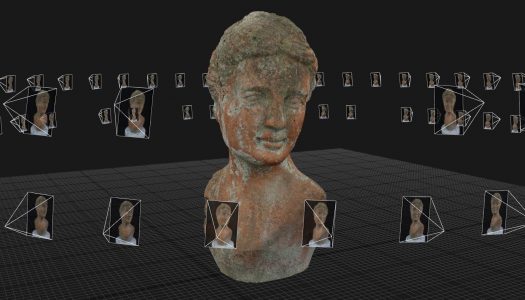

1. Photogrammetry:

  • Nguyên lý hoạt động: Sử dụng các ảnh chụp từ nhiều góc độ khác nhau của vật thể để xác định vị trí và cấu trúc của các điểm trong không gian 3D. Phần mềm sau đó sẽ phân tích và ghép các ảnh lại thành mô hình 3D.
  • Ưu điểm: Chi phí thấp, không yêu cầu thiết bị đắt tiền, dễ dàng triển khai, phù hợp cho quy mô nhỏ và bề mặt phức tạp.
  • Nhược điểm: Yêu cầu số lượng ảnh lớn, cần có ánh sáng tốt và góc chụp phù hợp, có thể mắc phải sai sót khi các điểm không được chụp đủ.
  • Tính ứng dụng: Photogrammetry được sử dụng trong nhiều lĩnh vực như kiến trúc, xây dựng, bảo tồn di sản, trò chơi điện tử, phim ảnh, và nhiều ứng dụng khác.
  • Nhu cầu thị trường: Với sự phát triển của công nghệ ảnh số và phần mềm xử lý hình ảnh, photogrammetry đang trở thành một phương pháp phổ biến và có nhiều tiềm năng trên thị trường.

Kết quả đầu ra của photogrammetry là một mô hình 3D được tạo ra từ việc ghép nối các ảnh chụp lại với nhau. Dữ liệu đầu ra thường là một tập hợp các điểm và mạng lưới, gọi là điểm đám mây (point cloud), mô tả hình dạng và cấu trúc của vật thể.

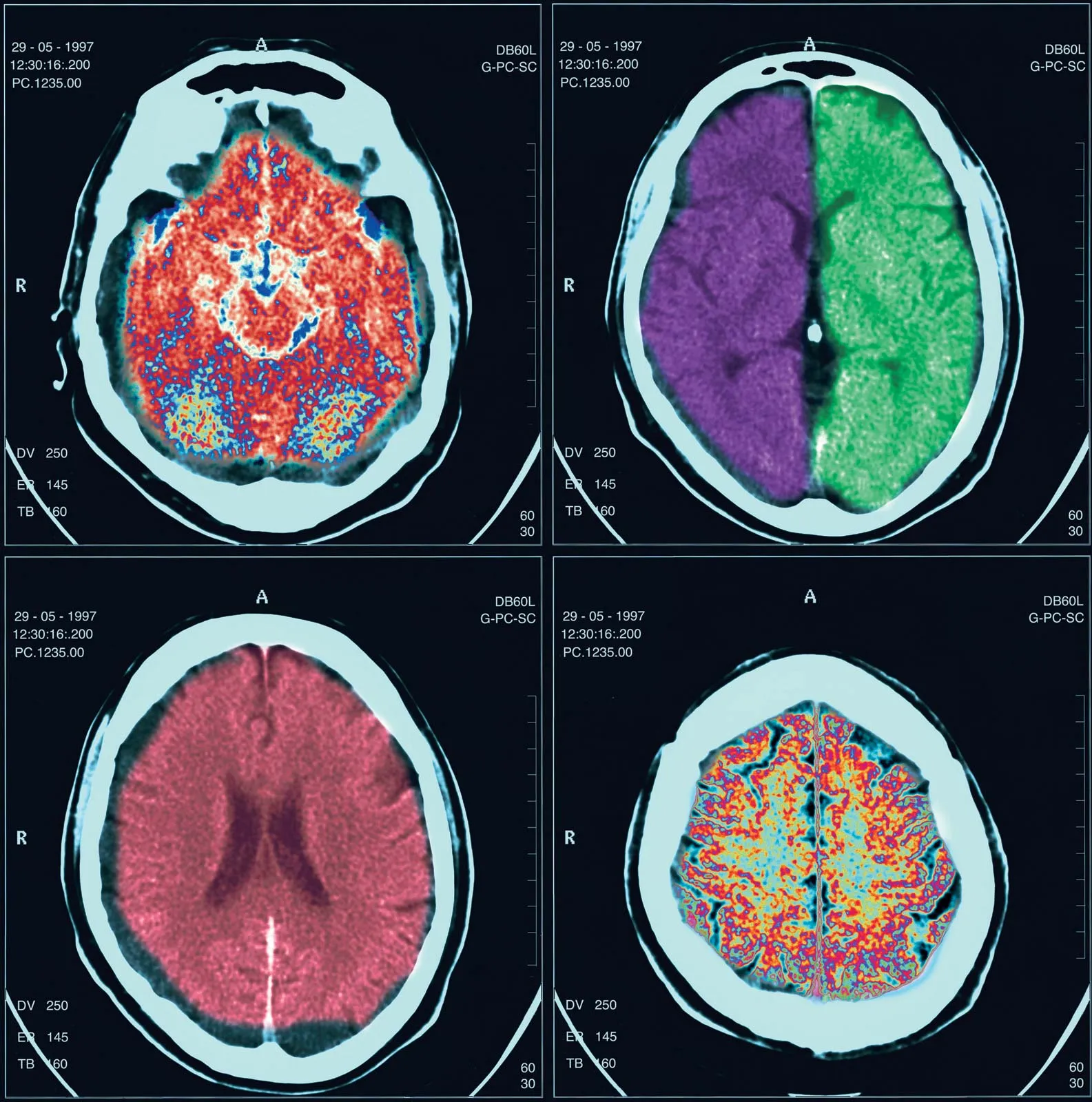

2. Quét CT (Computed Tomography):

  • Nguyên lý hoạt động: Sử dụng kỹ thuật quét CT để xem xét và thu thập dữ liệu từ các lát cắt mỏng của vật thể. Dữ liệu này sau đó được xử lý để tạo ra mô hình 3D.
  • Ưu điểm: Độ chính xác cao, khả năng quét các vật thể có cấu trúc phức tạp, xuất phát từ cấu trúc nội tại của vật thể.
  • Nhược điểm: Thiết bị CT đắt tiền và cần phòng chống tia X, yêu cầu thời gian và kỹ thuật chuyên gia để xử lý dữ liệu.
  • Tính ứng dụng: CT scanning được sử dụng trong y tế (chẩn đoán y khoa), công nghệ vật liệu, nghiên cứu khoa học, sản xuất công nghiệp và nhiều lĩnh vực khác.
  • Nhu cầu thị trường: CT scanning là một công nghệ quan trọng và có nhu cầu cao trong lĩnh vực y tế và các ngành công nghiệp đòi hỏi độ chính xác và kiểm soát chất lượng cao.

Kết quả đầu ra của quét CT là một tập hợp các lát cắt mỏng (slice) của vật thể được thu thập từ các góc đa dạng. Các lát cắt này được sắp xếp theo thứ tự và xử lý để tạo ra mô hình 3D, thường là dưới dạng một loạt các hình ảnh 2D hoặc một mô hình 3D đầy đủ.

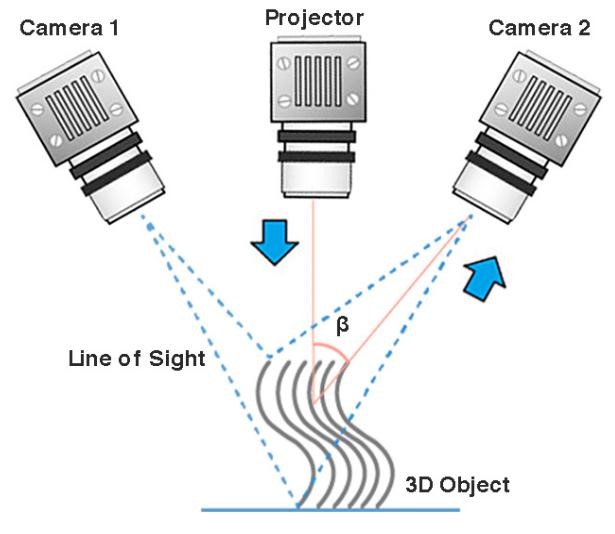

3. Quét đặc biệt (Structured Light Scanning):

  • Nguyên lý hoạt động: Sử dụng ánh sáng cấu trúc hoặc mẫu đặc biệt để chiếu lên vật thể và thu thập thông tin về biến dạng của mẫu ánh sáng. Dữ liệu này sau đó được sử dụng để tạo ra mô hình 3D.
  • Ưu điểm: Tốc độ quét nhanh, độ chính xác cao, khả năng quét các vật thể có bề mặt phức tạp.
  • Nhược điểm: Yêu cầu điều kiện ánh sáng tốt, không phù hợp cho vật thể có bề mặt sáng quá hoặc quá tối.

Kết quả đầu ra của quét đặc biệt là một mô hình 3D được tạo ra từ thông tin về biến dạng của ánh sáng cấu trúc hoặc mẫu đặc biệt. Dữ liệu đầu ra thường là một điểm đám mây hoặc mạng lưới điểm, mô tả hình dạng và chi tiết của vật thể.

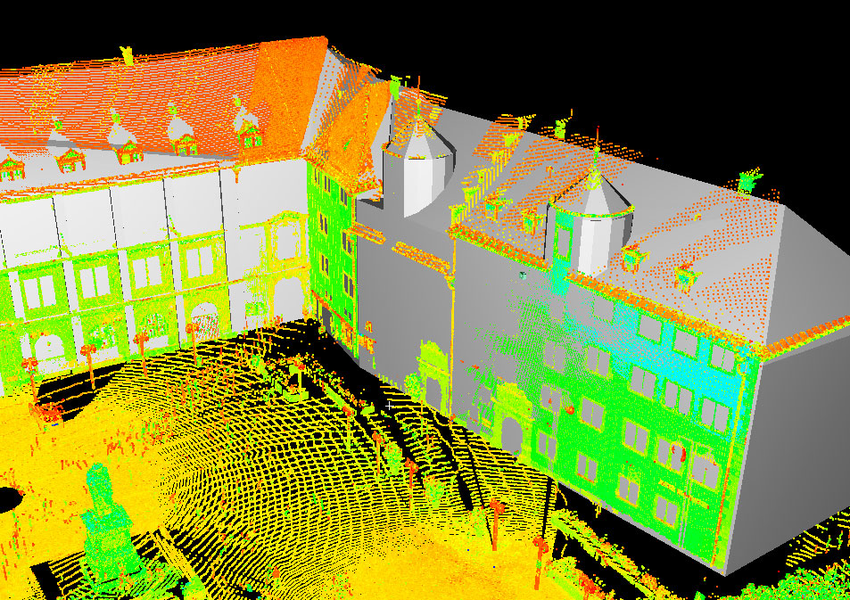

4. Quét điểm (Point Cloud Scanning):

  • Nguyên lý hoạt động: Sử dụng cảm biến hoặc máy quét để thu thập thông tin về vị trí của các điểm trong không gian 3D. Dữ liệu này sau đó được sử dụng để tạo ra mô hình 3D.
  • Ưu điểm: Tốc độ quét nhanh, khả năng quét các vật thể lớn và phức tạp, độ chính xác cao.
  • Nhược điểm: Yêu cầu thiết bị quét đắt tiền, khó quét các vùng khó tiếp cận.
  • Tính ứng dụng: Sử dụng trong công nghiệp, kiến trúc, xây dựng, bảo tồn di sản và nhiều lĩnh vực khác.

Kết quả đầu ra của quét điểm là một điểm đám mây, tức là một tập hợp các điểm 3D trong không gian. Mỗi điểm trong điểm đám mây đại diện cho một vị trí và có thông tin về tọa độ XYZ và một số thuộc tính khác như màu sắc hoặc độ phản chiếu.

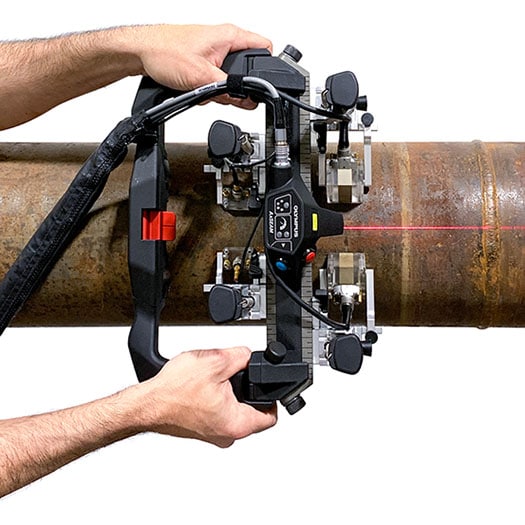

5. Quét siêu âm (Ultrasonic Scanning):

  • Nguyên lý hoạt động: Sử dụng sóng siêu âm để phát hiện và đo khoảng cách từ máy quét đến vật thể. Dữ liệu thu thập được sử dụng để tạo ra mô hình 3D.
  • Ưu điểm: Khả năng quét các vật thể không trong suốt, không yêu cầu ánh sáng tốt, tốc độ quét nhanh.
  • Nhược điểm: Độ chính xác thấp hơn so với các phương pháp khác, giới hạn trong việc xác định chi tiết nhỏ.
  • Tính ứng dụng: Sử dụng trong y tế, sản xuất, kiểm tra vật liệu và ứng dụng công nghiệp khác.

Kết quả đầu ra của quét siêu âm là một mô hình 3D hoặc một tập hợp các lát cắt mỏng của vật thể, tùy thuộc vào cách thức xử lý dữ liệu. Dữ liệu đầu ra thường chứa thông tin về cấu trúc và hình dạng của vật thể, dựa trên sóng siêu âm được phản chiếu và thu được từ vật thể.

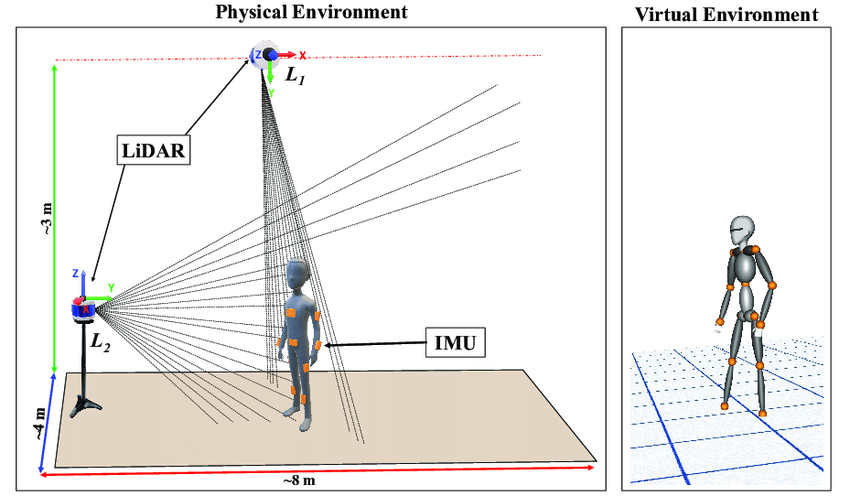

6. LIDAR (Light Detection and Ranging)

Công nghệ LIDAR (Light Detection and Ranging) có khả năng tạo ra mô hình 3D, tương tự như các công nghệ quét và tạo mô hình 3D khác. Tuy nhiên, phương pháp và đặc điểm dữ liệu đầu ra của LIDAR có một số khác biệt so với công nghệ khác.

LIDAR sử dụng các tia laser để tạo ra một mạng lưới điểm trong không gian 3D. Các tia laser được phát ra và sau đó được thu lại sau khi chúng phản chiếu từ các vật thể trong môi trường. Dữ liệu thu được bao gồm thông tin về khoảng cách từ máy quét LIDAR đến các điểm trong môi trường, cùng với các thông số khác như góc quét và tín hiệu phản chiếu.

Kết quả đầu ra của LIDAR là một điểm đám mây, tương tự như công nghệ quét điểm. Mỗi điểm trong điểm đám mây được định vị trong không gian 3D bằng cách sử dụng tọa độ XYZ. Tuy nhiên, điểm đám mây LIDAR thường có mật độ điểm cao hơn so với quét điểm thông thường, vì các máy quét LIDAR có khả năng thu thập hàng nghìn hoặc thậm chí hàng triệu điểm trong một giây.

Dữ liệu LIDAR cung cấp thông tin chi tiết về hình dạng và cấu trúc của vật thể trong môi trường quét. Điểm đám mây LIDAR có thể được sử dụng để tạo mô hình 3D chính xác và được sử dụng rộng rãi trong nhiều lĩnh vực như trong công nghiệp đo lường, xe tự hành, bản đồ hóa môi trường, nghiên cứu khoa học và nhiều ứng dụng khác.

III. Công nghệ quét và tạo mô hình 3D từ máy quét laser của FARO

1. Nguyên lý hoạt động của công nghệ quét laser của FARO

Công nghệ quét và tạo mô hình 3D từ máy quét laser của hãng FARO hoạt động dựa trên nguyên lý sử dụng tia laser để quét và thu thập dữ liệu từ đối tượng hoặc không gian. Tia laser phản xạ từ bề mặt đối tượng và các cảm biến trên máy quét ghi lại thông tin về khoảng cách và hình dạng. Kết quả là một tập hợp các điểm dữ liệu 3D, tạo thành một mô hình số chính xác của đối tượng hoặc không gian đã được quét.

2. Ưu điểm và ứng dụng của công nghệ quét laser của FARO

Công nghệ quét và tạo mô hình 3D từ máy quét laser của FARO có nhiều ưu điểm và ứng dụng đáng chú ý. Máy quét laser của FARO có độ chính xác cao, cho phép tái tạo đáng tin cậy các chi tiết nhỏ và cấu trúc phức tạp. Tốc độ quét nhanh và khả năng xử lý dữ liệu mạnh mẽ giúp tiết kiệm thời gian và tăng hiệu suất làm việc.

Trong lĩnh vực thiết kế và sản xuất, công nghệ này được sử dụng để tạo ra mô hình 3D của sản phẩm, bản mẫu và nguyên mẫu, giúp xác định và sửa chữa lỗi, tăng cường quy trình kiểm tra chất lượng và tối ưu hóa sản xuất. Trong lĩnh vực kiến trúc và xây dựng, máy quét laser của FARO giúp thu thập thông tin về hình dạng và cấu trúc của các công trình xây dựng hiện có, từ đó hỗ trợ trong việc thiết kế, quản lý dự án và bảo trì.

Công nghệ quét laser của FARO cũng có ứng dụng quan trọng trong nghiên cứu khoa học, bảo tồn di sản văn hóa, y tế và nhiều lĩnh vực khác.

3. Một số dòng máy quét laser 3D phổ biến của FARO

Máy quét laser FARO FOCUS LASER SCANNER M70

  • Khoảng cách đo: 0.6 – 70m
  • High Dynamic Range (HDR) : 2x/3x/5x
  • Tốc độ tính toán: lên đến 488,000 điểm/ giây
  • Độ sai số: ± 3mm
  • Tính năng quét theo nhóm (quét lại các đối tượng ở khoảng cách xa với độ phân giải lớn hơn)
  • Chức năng băm kỹ thuật số
  • Tùy chọn chụp lại ảnh
  • Thiết kế kín đạt chuẩn chống thấm IP54
  • Tích hợp. máy ảnh màu: Lên tới 165 triệu. pixel
  • Nhiệt độ hoạt động: -20° – 55°C
  • Laser class: Laser class 1
  • Trọng lượng: 4,2kg
  • Hệ thống cảm biến: GPS, Compass, Height Sensor, Dual Axis Compensator
  • Kích thước: 230 x 183 x 103mm
  • Điều khiển quét: qua màn hình cảm ứng và WLAN

Máy quét laser, FARO FOCUS LASER SCANNER S70

  • Khoảng cách đo: 0.6 – 70m
  • High Dynamic Range (HDR) : 2x/3x/5x
  • Tốc độ tính toán: lên đến 976,000 điểm/ giây
  • Độ sai số: ± 1mm
  • Thiết kế kín đạt chuẩn chống thấm IP54
  • Bù sai tại chỗ
  • Ghi chép, đăng kí tại chỗ (với FARO SCENE 2018)
  • Tính năng quét lại mục tiêu ở độ phân giải lớn hơn
  • Chức năng băm kỹ thuật số
  • Tùy chọn chụp lại ảnh
  • Khay phụ kiện
  • Độ chính xác góc: 19 arcsec cho góc dọc / ngang
  • Tích hợp. máy ảnh màu: Lên tới 165 triệu. pixel
  • Loại laser: Laser class 1
  • Trọng lượng: 4,2kg
  • Hệ thống cảm biến: GPS, Compass, Height Sensor, Dual Axis Compensator
  • Kích thước: 230 x 183 x 103mm
  • Điều khiển quét: qua màn hình cảm ứng và WLAN

Máy quét laser, FARO FOCUS S LASER SCANNER 150/150 PLUS

  • Khoảng cách đo: 0.6 – 150m
  • High Dynamic Range (HDR) : 2x/3x/5x
  • Tốc độ tính toán: lên đến 976,000 điểm/ giây – lên đến 2 triệu điểm / giây (150 Plus)
  • Độ sai số: ± 1mm
  • Thiết kế kín đạt chuẩn chống thấm IP54
  • Bù sai tại chỗ
  • Ghi chép, đăng kí tại chỗ (với FARO SCENE 2018)
  • Tính năng quét theo nhóm (quét lại các đối tượng ở khoảng cách xa với độ phân giải lớn hơn)
  • Chức năng băm kỹ thuật số
  • Tùy chọn chụp lại ảnh
  • Khay phụ kiện
  • Độ chính xác góc: 19 arcsec cho góc dọc / ngang
  • Tích hợp. máy ảnh màu: Lên tới 165 triệu. pixel
  • Loại laser: Laser class 1
  • Trọng lượng: 4,2kg
  • Hệ thống cảm biến: GPS, Compass, Height Sensor, Dual Axis Compensator
  • Kích thước: 230 x 183 x 103mm
  • Điều khiển quét: qua màn hình cảm ứng và WLAN

Máy quét laser FOCUS S 350/350 PLUS

  • Khoảng cách đo: 0.6 – 350m
  • High Dynamic Range (HDR) : 2x/3x/5x
  • Tốc độ tính toán: lên đến 976,000 điểm/ giây – lên đến 2 triệu điểm / giây (350 Plus)
  • Độ sai số: ± 1mm
  • Thiết kế kín đạt chuẩn chống thấm IP54On-site compensation
  • Ghi chép, đăng kí tại chỗ (với FARO SCENE 2018)
  • Tính năng quét theo nhóm (quét lại các đối tượng ở khoảng cách xa với độ phân giải lớn hơn)
  • Chức năng băm kỹ thuật số
  • Tùy chọn chụp lại ảnh
  • Khay phụ kiện
  • Độ chính xác góc: 19 arcsec cho góc dọc / ngang
  • Tích hợp. máy ảnh màu: Lên tới 165 triệu. pixelLoại laser: Laser class 1
  • Trọng lượng: 4,2kg
  • Hệ thống cảm biến: GPS, Compass, Height Sensor, Dual Axis Compensator
  • Kích thước: 230 x 183 x 103mm
  • Điều khiển quét: qua màn hình cảm ứng và WLAN
