Tại sao Thị giác 3D sẽ dần thay thế Công nghệ nhận dạng 2D

#Hệ thống thị giác

Tại FARO Việt Nam (farovn.com.vn), chúng tôi cung cấp các giải pháp Hệ thống thị giác 3D và Máy quét 3D tiên tiến, giúp doanh nghiệp nâng cao hiệu quả và độ chính xác trong nhiều ứng dụng công nghiệp. Bài viết này sẽ phân tích sự khác biệt giữa Thị giác máy 2D và 3D, cũng như lý do Công nghệ 3D vision đang dần thay thế Thị giác máy 2D.

Tại sao Thị giác 3D sẽ dần thay thế Công nghệ nhận dạng 2D

Các Hệ thống thị giác 2D đã được sử dụng trong nhiều thập kỷ và hoạt động tốt trong một số ứng dụng nhất định. Tuy nhiên, chúng có những hạn chế vốn có, đặc biệt là trong các tình huống phức tạp mà chúng không thể đáp ứng đầy đủ yêu cầu.

Với sự phát triển của Công nghệ 3D vision, nhiều hạn chế này đang được giải quyết.

Trong khi Hệ thống thị giác 2D sử dụng camera CCD hoặc CMOS để thu thập dữ liệu hai chiều, Hệ thống thị giác 3D sử dụng một loạt các cảm biến, chẳng hạn như cảm biến ánh sáng cấu trúc (structured light), phép đo tam giác bằng laser (laser triangulation), hoặc cảm biến thời gian bay (time-of-flight), để thu thập thông tin ba chiều.

Cả hai loại hệ thống đều có các thành phần chung, bao gồm nguồn sáng, ống kính quang học, phần mềm xử lý ảnh và giao diện truyền thông, nhưng chúng khác biệt cơ bản ở cách thu thập và diễn giải dữ liệu hình ảnh.

Hãy cùng khám phá sự khác biệt giữa Hệ thống thị giác 2D và Hệ thống thị giác 3D, nguyên tắc hoạt động của chúng và các lĩnh vực ứng dụng tương ứng.

HỆ THỐNG THỊ GIÁC 2D LÀ GÌ?

Trong Hệ thống thị giác 2D, hình ảnh được thu thập là một biểu diễn hai chiều (2D) của đối tượng mục tiêu. Điều này có nghĩa là hệ thống chỉ xử lý thông tin trục X và Y và thiếu dữ liệu chiều sâu hoặc trục Z.

Nói cách khác, Thị giác máy 2D chỉ có thể cung cấp đường viền của đối tượng mà không truyền đạt thông tin về chiều cao. Do đó, Thị giác máy 2D có những hạn chế trong các ứng dụng yêu cầu thông tin hình dạng chính xác.

Tuy nhiên, Hệ thống thị giác 2D vẫn hoạt động tốt trong các tác vụ đơn giản hơn như nhận dạng đặc điểm, định vị, phát hiện kích thước, đọc mã vạch, nhận dạng ký tự, xác minh nhãn và theo dõi mục tiêu.

NHỮNG HẠN CHẾ CỦA THỊ GIÁC 2D

Độ Nhạy Sáng

Các Hệ thống thị giác 2D dựa vào ánh sáng phản xạ từ đối tượng, do đó sự thay đổi ánh sáng môi trường hoặc dao động của nguồn sáng có thể ảnh hưởng đến độ chính xác. Trong môi trường nhà máy, ánh sáng quá mức hoặc không đủ, hoặc bóng đổ có thể làm mờ các cạnh và đặc điểm trong ảnh, dẫn đến phát hiện không chính xác.

Các Vấn Đề Về Độ Tương Phản

Thị giác máy 2D phụ thuộc vào độ tương phản của bề mặt đối tượng. Đối với các đối tượng quá sáng hoặc quá tối, ngay cả với các thiết lập ánh sáng khác nhau, việc chụp ảnh các cạnh và đặc điểm một cách chính xác có thể gặp khó khăn, ảnh hưởng đến hiệu suất hệ thống.

Thiếu Thông Tin Chiều Sâu

Do Thị giác máy 2D không thể thu thập thông tin chiều cao dọc theo trục Z, bất kỳ sự thay đổi chiều cao nào trong đối tượng mục tiêu đều có thể dẫn đến lỗi hình ảnh và các phép đo không chính xác.

Không Thể Xử Lý Các Hình Dạng 3D Phức Tạp

Các Hệ thống thị giác 2D gặp khó khăn với các hình dạng ba chiều phức tạp, đặc biệt là khi tác vụ yêu cầu đo lường các kích thước vượt ra ngoài mặt phẳng X hoặc Y, khiến chúng không phù hợp với các tác vụ như phát hiện thể tích chính xác hoặc hoạt động gắp đặt (pick-and-place).

NGUYÊN TẮC CƠ BẢN CỦA THỊ GIÁC 3D

Một Hệ thống thị giác 3D không chỉ thu thập hình ảnh hai chiều mà còn tạo ra một đám mây điểm 3D chính xác, cho phép hệ thống xác định vị trí của từng điểm ảnh trong không gian.

Điều này có nghĩa là hệ thống có thể thu thập dữ liệu trục X, Y và Z, cùng với thông tin xoay quanh mỗi trục.

Các công nghệ phổ biến được sử dụng để triển khai Thị giác máy 3D bao gồm phép đo tam giác bằng laser, thị giác lập thể (stereo vision), thời gian bay (time of flight) và ánh sáng cấu trúc (structured light).

Trong khi xử lý dữ liệu 3D yêu cầu nhiều thời gian, sức mạnh tính toán và hỗ trợ phần mềm hơn xử lý dữ liệu 2D, những tiến bộ trong bộ xử lý đa lõi, thuật toán 3D và công cụ phần mềm đã giúp các Hệ thống thị giác 3D có khả năng đáp ứng yêu cầu về thông lượng của dây chuyền sản xuất.

Hơn nữa, bằng cách thu thập dữ liệu 3D đáng tin cậy, các Hệ thống thị giác 3D khắc phục được những hạn chế của hệ thống 2D, chẳng hạn như độ nhạy sáng, độ tương phản và khoảng cách đối tượng.

ƯU ĐIỂM CỦA THỊ GIÁC 3D

Khi sử dụng Thị giác máy 3D, hệ thống có thể xử lý chính xác hình dạng và vị trí của một đối tượng dựa trên mô hình kỹ thuật số 3D có độ chính xác cao của nó.

Hệ thống có thể xác định chính xác vị trí, thể tích, góc, độ phẳng và các đặc điểm của đối tượng trong không gian, mà không bị ảnh hưởng bởi sự thay đổi trong môi trường dây chuyền sản xuất hoặc các đặc tính phản xạ hay hấp thụ của bề mặt đối tượng.

Điều này giúp đơn giản hóa đáng kể thiết kế hệ thống và mở rộng chức năng để xử lý các tác vụ mà Hệ thống thị giác 2D không thể, chẳng hạn như xử lý, phát hiện và lắp ráp các bộ phận phức tạp.

Hơn nữa, Thị giác máy 3D cung cấp một giải pháp hiệu quả và tiết kiệm chi phí cho các tác vụ mà hệ thống 2D không thể thực hiện.

Mặc dù có sự khác biệt đáng kể về chất lượng và hiệu suất giữa các Công nghệ 3D vision khác nhau, việc lựa chọn công nghệ phù hợp phức tạp hơn so với việc chọn một camera truyền thống, vì các yếu tố như độ phân giải, màu sắc, tốc độ và độ chính xác phải được xem xét.

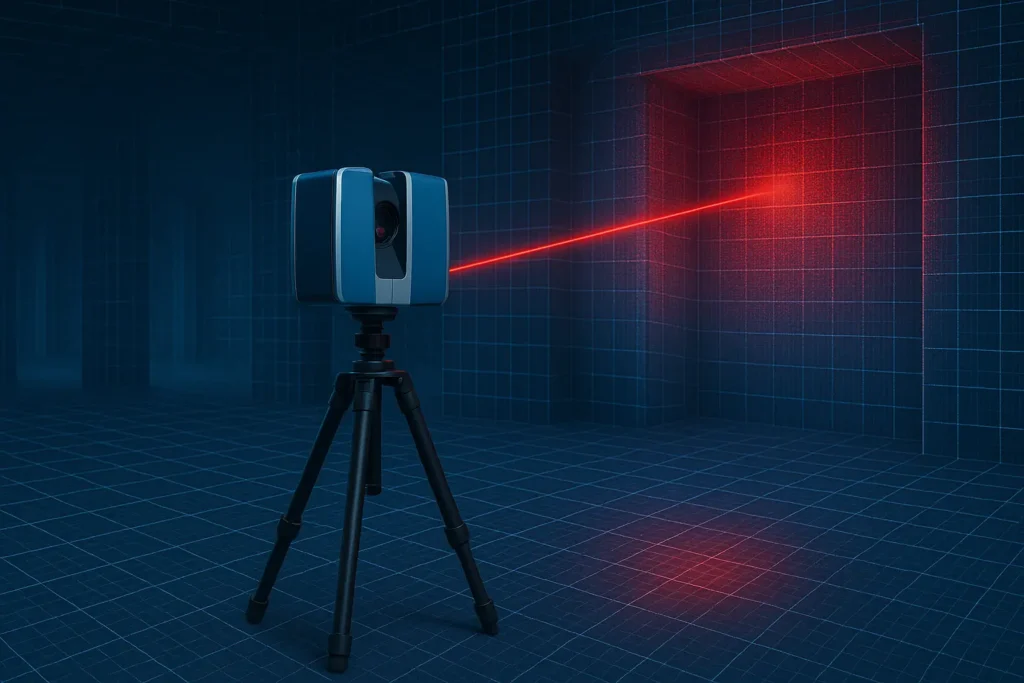

Tại FARO Việt Nam (farovn.com.vn), chúng tôi chuyên cung cấp các giải pháp Máy quét 3D và Hệ thống thị giác 3D hàng đầu thế giới từ FARO Technologies. Các sản phẩm Quét 3D của FARO như dòng FaroArm, ScanArm, Focus, Freestyle, Vantage… nổi bật với khả năng thu thập dữ liệu 3D chi tiết, chính xác cao trong nhiều điều kiện môi trường khác nhau, bao gồm cả ánh sáng mạnh. Điều này giúp khắc phục hiệu quả các vấn đề về ánh sáng và độ tương phản mà Thị giác máy 2D thường gặp phải.

ỨNG DỤNG CỦA HỆ THỐNG THỊ GIÁC 2D VÀ 3D

Ứng Dụng Thị Giác 2D

• Nhận dạng đặc điểm: Được sử dụng trong sản xuất để nhận dạng các thành phần dựa trên các đặc điểm được xác định trước, chẳng hạn như logo hoặc mẫu.
• Đọc mã vạch: Thường được sử dụng trong bán lẻ và logistics để quản lý kho hàng và theo dõi sản phẩm nhanh chóng.
• Đo kích thước: Áp dụng trong kiểm soát chất lượng để đảm bảo sản phẩm đáp ứng các kích thước đã quy định mà không yêu cầu thông tin chiều sâu.
• Nhận dạng ký tự: Được sử dụng trong xử lý tài liệu và hệ thống OCR (Nhận dạng ký tự quang học) để chuyển văn bản in thành định dạng kỹ thuật số.
• Xác minh nhãn: Quan trọng trong ngành bao bì để xác nhận độ chính xác của nhãn và vị trí đặt nhãn trên sản phẩm.

Ứng Dụng Thị Giác 3D

Các Hệ thống thị giác 3D ngày càng được ứng dụng rộng rãi trong các lĩnh vực yêu cầu thông tin không gian chi tiết và diễn giải dữ liệu phức tạp. Các ứng dụng chính bao gồm:

• Đo độ dày và thể tích: Cần thiết trong các ngành như sản xuất và xây dựng để đảm bảo sản phẩm đáp ứng thông số kỹ thuật.
• Phát hiện khuyết tật bề mặt: Sử dụng trong quy trình đảm bảo chất lượng để xác định các lỗi hoặc điểm không nhất quán trên bề mặt sản phẩm.
• Nhận dạng hình dạng phức tạp: Được sử dụng trong các quy trình lắp ráp và sản xuất tự động, nơi các hình dạng phức tạp phải được xác định và xử lý chính xác.
• Hướng dẫn robot: Quan trọng đối với robot tự hành trong các tác vụ như gắp và đặt đối tượng, nơi thông tin không gian chính xác là bắt buộc.
• Lắp ráp bộ phận: Hỗ trợ việc lắp ráp các thành phần bằng cách cung cấp dữ liệu chiều cao và vị trí chính xác, đảm bảo sự căn chỉnh đúng.

Các giải pháp Máy quét 3D của FARO Việt Nam (farovn.com.vn) tăng cường khả năng của Hệ thống thị giác 3D với phạm vi ứng dụng rộng rãi. Các Máy quét 3D này sử dụng các Công nghệ 3D vision tiên tiến như quét ánh sáng cấu trúc và phép đo tam giác bằng laser để thu thập dữ liệu nhanh chóng và có độ chính xác cao.

Chúng được thiết kế đặc biệt cho nhiều ứng dụng khác nhau, bao gồm phát triển sản phẩm, kiểm tra, và các tác vụ lắp ráp phức tạp. Với khả năng thu thập các chi tiết phức tạp và tạo ra các mô hình 3D chính xác, Máy quét 3D của FARO giúp các ngành công nghiệp cải thiện năng suất, tối ưu hóa quy trình làm việc và đảm bảo chất lượng sản phẩm vượt trội.

KẾT LUẬN

Hệ thống thị giác 3D và 2D khác biệt đáng kể về cách biểu diễn dữ liệu, phương pháp xử lý, nhận thức không gian, lĩnh vực ứng dụng và thuật toán.

Trong khi Thị giác máy 2D chủ yếu dựa vào phân tích hình ảnh phẳng cho các tác vụ đơn giản hơn, Thị giác máy 3D cung cấp khả năng cảm biến chiều sâu và định vị không gian chính xác hơn, làm cho nó trở nên lý tưởng cho các ứng dụng nâng cao như điều hướng robot và nhận dạng hình dạng phức tạp.

Trong một số trường hợp, Thị giác máy 2D vẫn đủ để đáp ứng yêu cầu. Tuy nhiên, đối với các ứng dụng đòi hỏi độ chính xác cao hơn và thông tin không gian chi tiết, Thị giác máy 3D mang lại lợi thế rõ ràng.

Việc lựa chọn Công nghệ thị giác nên dựa trên nhu cầu ứng dụng và môi trường cụ thể. Để được tư vấn chuyên sâu và tìm kiếm giải pháp Máy quét 3D hay Hệ thống thị giác 3D phù hợp nhất, hãy liên hệ ngay với FARO Việt Nam (farovn.com.vn).
