Lập Kế Hoạch Bố Trí Nhà Máy Bằng Quét Laser 3D

#quét laser 3D

Trong thế giới sản xuất luôn biến động, việc duy trì hoặc nâng cao hiệu suất vận hành là yếu tố sống còn đối với các doanh nghiệp đang mở rộng. Đây chính là lý do mà các bản vẽ layout nhà máy as-built và mô hình BIM (Building Information Model) trở thành công cụ quan trọng, hỗ trợ kỹ sư và quản lý sản xuất. Việc nắm rõ kích thước từng khu vực, từng thiết bị không chỉ giúp tổ chức hiệu quả, mà còn là nền tảng cho tăng trưởng có tính toán.

Sự ra đời của công nghệ quét laser 3D đã thay đổi hoàn toàn cách thức xây dựng và cập nhật các bản vẽ layout. Nhờ khả năng đo đạc nhanh chóng với độ chính xác cực cao, công nghệ này đảm bảo mỗi centimet vuông trong nhà máy đều được ghi nhận đầy đủ – mở đường cho việc lắp đặt thiết bị mới và tối ưu hóa không gian. Doanh nghiệp áp dụng mô hình as-built và công nghệ quét 3D có lợi thế rõ rệt khi nắm bắt được mọi thiết bị đang ở đâu, dễ dàng cấu hình layout mới tối ưu hơn khi cần mở rộng.

Bài viết được đăng trên website farovn.com.vn

Mọi Yếu Tố Của Nhà Xưởng Trong Tầm Tay

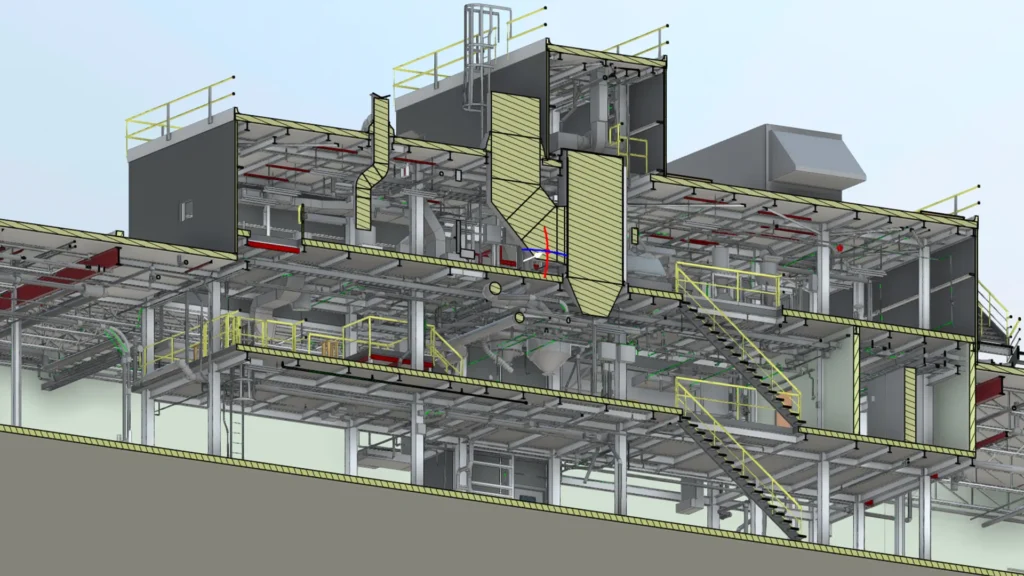

Bằng cách sử dụng công nghệ quét laser 3D kết hợp mô hình as-built, nhóm khảo sát có thể ghi lại chi tiết toàn bộ nhà máy, bao gồm cả hệ thống MEPF (Cơ – Điện – Ống – Phòng cháy chữa cháy).

Bắt Đầu Từ Một Lần Quét Laser 3D

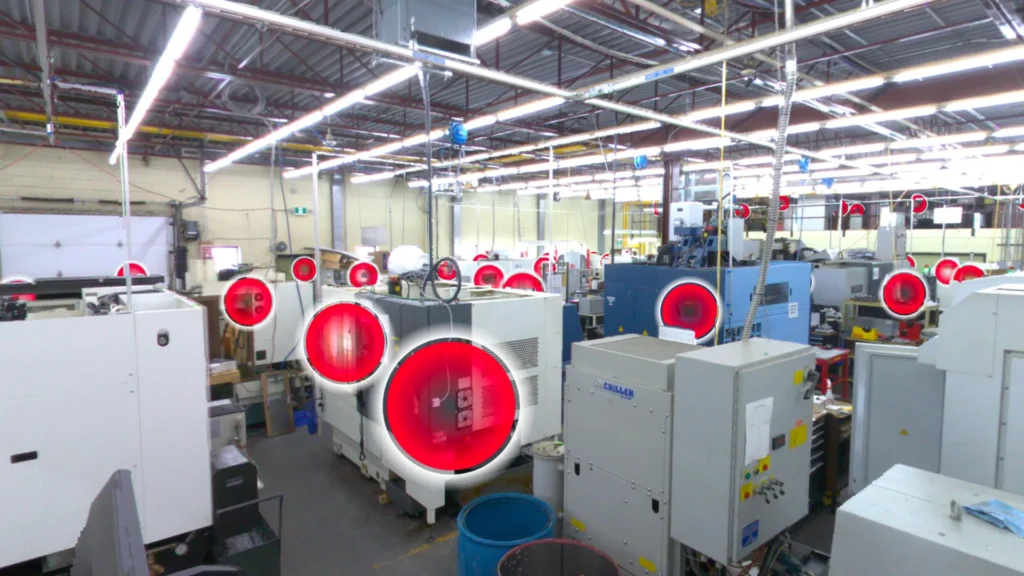

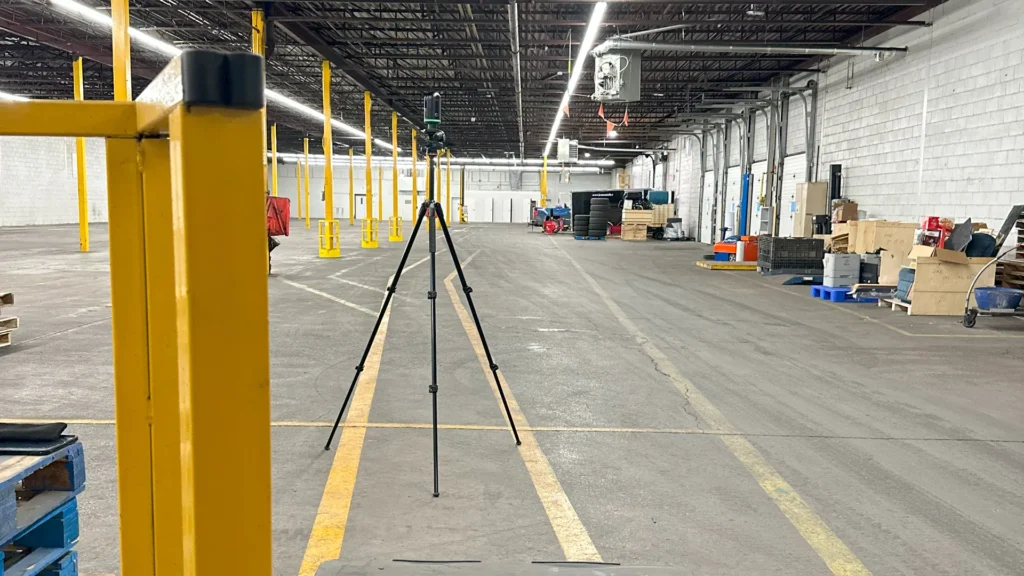

Quy trình bắt đầu với việc sử dụng thiết bị quét laser mặt đất (Terrestrial Laser Scanner) để ghi nhận toàn bộ dữ liệu hình ảnh và kích thước của nhà máy, bao gồm cả thiết bị đã lắp đặt. Ngoài dữ liệu đo lường, ảnh 360 độ cũng được chụp để tạo thành bản đồ tham quan thực tế ảo. Thông thường, quá trình này không làm gián đoạn hoạt động sản xuất.

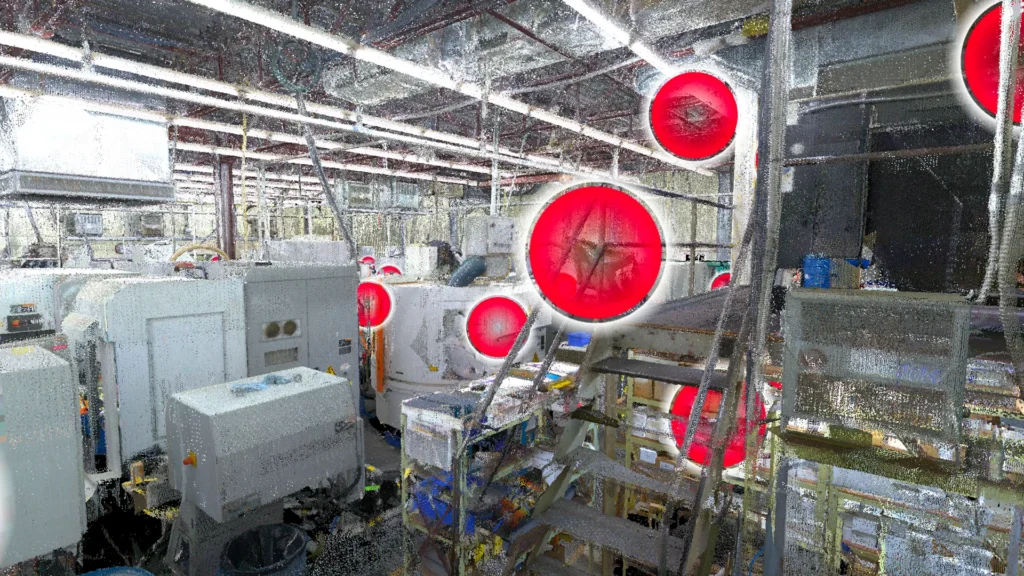

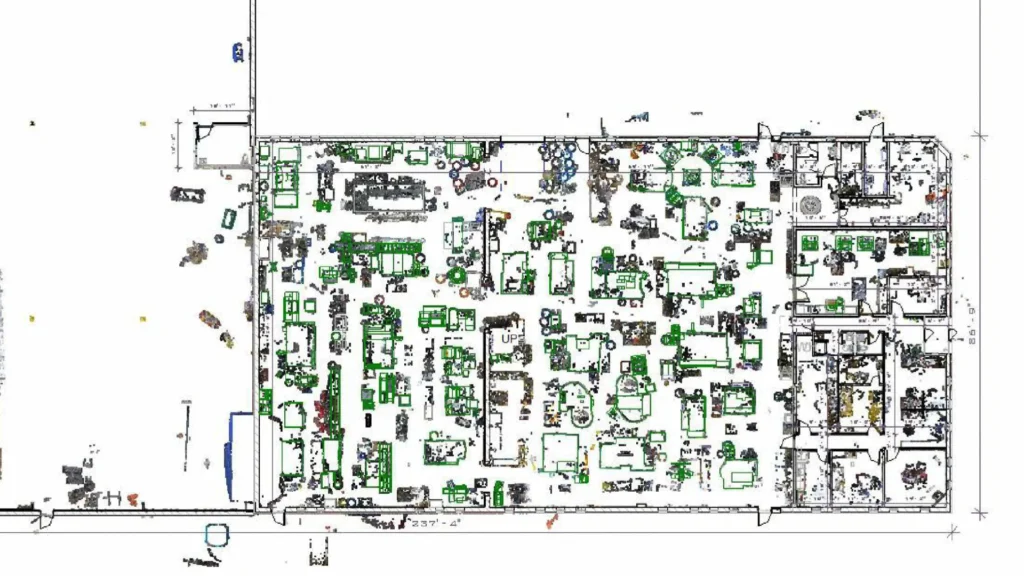

Kết quả là một tệp điểm đám mây (pointcloud) chứa đầy đủ dữ liệu không gian và ảnh toàn cảnh. Người dùng có thể lưu offline và sử dụng để đo đạc lại trực tiếp, hoặc xem lại toàn bộ cơ sở dưới dạng tour ảo.

Tiếp Đến Là Giai Đoạn Tạo Bản Vẽ As-Built

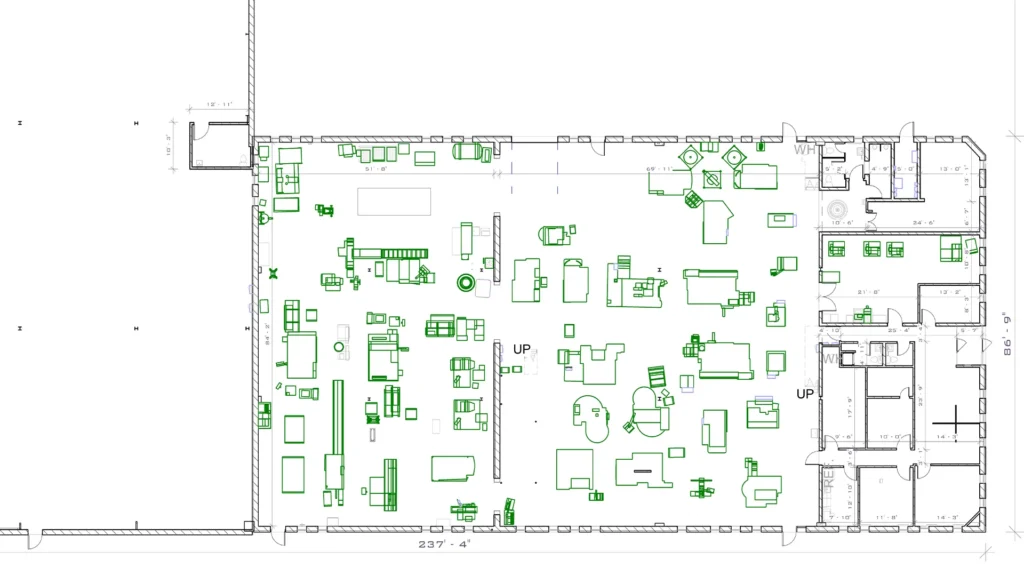

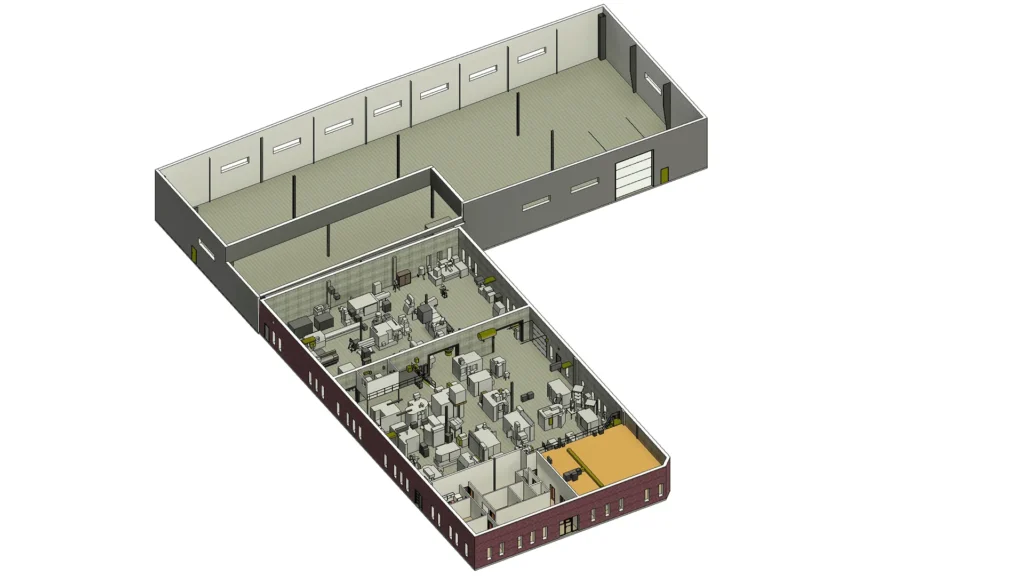

Từ tệp pointcloud, các kỹ sư thiết kế có thể làm việc từ xa – không cần quay lại công trình – để tạo bản vẽ layout chính xác. Trong mô hình BIM đầy đủ, mọi chi tiết kiến trúc và kết cấu đều có mặt. Sau khi thêm thiết bị đã lắp đặt, bản vẽ sẽ được xuất ra dưới dạng CAD hoặc PDF.

Kết quả là bản vẽ layout rõ ràng, có đầy đủ kích thước giữa các tường và thiết bị cố định.

Tối Ưu Hóa Không Gian Hiệu Quả

Nhờ có bản vẽ layout chi tiết và chính xác, các kỹ sư và quản lý sản xuất có thể nhanh chóng nhận diện khu vực chưa sử dụng hiệu quả hoặc điểm tắc nghẽn trong dây chuyền. Điều này đặc biệt quan trọng khi cần bố trí thêm thiết bị hoặc điều chỉnh quy trình làm việc.

Cải Thiện Giao Tiếp Và Lập Kế Hoạch

File pointcloud và bản vẽ chi tiết giúp tạo ra một “ngôn ngữ chung” giữa các phòng ban. Nhờ có cái nhìn tổng thể, bộ phận kỹ thuật, sản xuất và bảo trì có thể phối hợp dễ dàng khi mở rộng hay nâng cấp nhà máy – từ đó giảm thiểu thời gian gián đoạn vận hành.

Tăng Cường An Toàn Và Tuân Thủ Quy Định

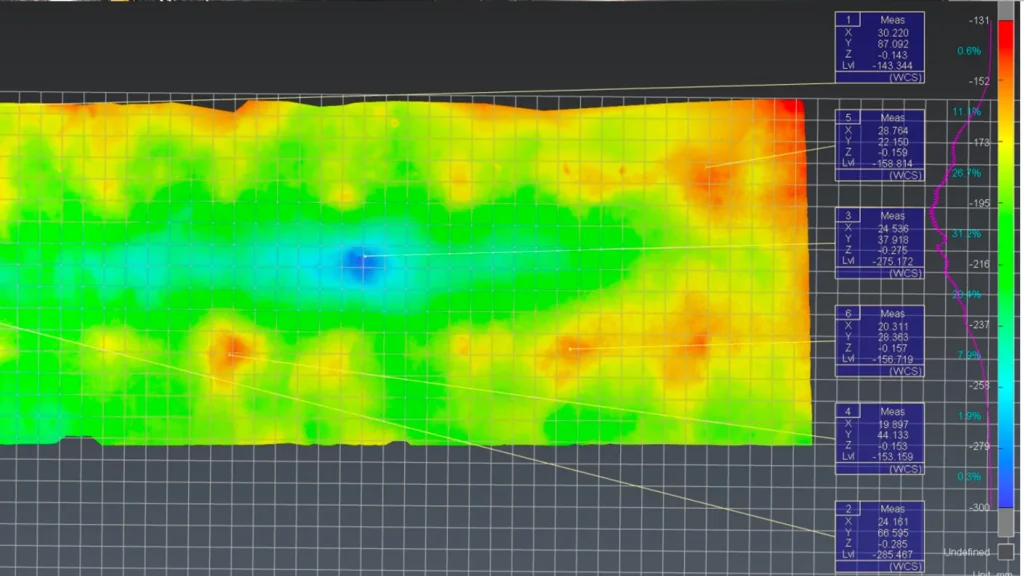

An toàn là yếu tố then chốt trong môi trường công nghiệp. Bản vẽ layout và mô hình BIM được xây dựng từ dữ liệu quét laser 3D chính xác giúp đảm bảo lắp đặt đúng quy định an toàn ngay từ đầu, đồng thời hỗ trợ thiết kế luồng di chuyển an toàn và lối thoát hiểm tối ưu. Ví dụ, sàn bị lún do xe nâng vận hành lâu ngày có thể gây nguy hiểm – và với công nghệ quét laser, hiện tượng này sẽ được phát hiện và xử lý sớm.

Mọi Nhà Máy Đều Nên Được Quét Laser 3D

Việc tích hợp mô hình BIM và bản vẽ layout bằng công nghệ quét laser 3D không chỉ giúp thích nghi với hiện tại mà còn là chiến lược phát triển bền vững cho tương lai. Công nghệ này mang lại độ chính xác và tầm nhìn chưa từng có, tạo điều kiện để doanh nghiệp liên tục đổi mới và nâng cao hiệu suất vận hành – sẵn sàng đáp ứng mọi thử thách.

Các Giải Pháp Quét Laser 3D Của FARO

FARO Việt Nam cung cấp các thiết bị và phần mềm tiên tiến cho quét laser 3D:

• FARO Focus Premium
  Máy quét laser mặt đất với phạm vi đo đến 350m, độ chính xác ±1mm, tốc độ ghi dữ liệu 2 triệu điểm/s. Lý tưởng cho đo đạc công trình và nhà xưởng quy mô lớn.
• FARO SCENE Software
  Phần mềm xử lý dữ liệu pointcloud, hỗ trợ tạo tour ảo 3D, tích hợp BIM và chia sẻ dữ liệu trực tuyến nhanh chóng.
• FARO As-Built Modeler
  Hỗ trợ xuất bản vẽ layout từ pointcloud sang định dạng CAD/BIM chuyên nghiệp. Phù hợp cho kỹ sư và kiến trúc sư.

KẾT LUẬN

Ứng dụng quét laser 3D để tạo layout nhà máy và mô hình BIM đang dần trở thành tiêu chuẩn trong công nghiệp hiện đại. FARO, với các giải pháp đo lường và phần mềm tiên tiến, mang lại lợi thế vượt trội cho các doanh nghiệp đang tìm kiếm sự chính xác, tốc độ và hiệu quả.
